超声波探伤检测

超声波探伤检测

检测目的:保证产品质量,保障使用安全,改进工艺,降低成本

检测范围:管件,钢板,压力容器,管道,铸件

咨询热线:15052238434

电子邮箱:alex.dong@anjiewen.com

申请检测联系电话
超声波检测原理

超声波探伤是利用材料及其缺陷的声学性能差异对超声波传播波形反射情况和穿透时间的能量变化来检验材料内部缺陷的无损检测方法。 脉冲反射法在垂直探伤时用纵波,在斜射探伤时用横波。脉冲反射法有纵波探伤和横波探伤。在超声波仪器示波屏上,以横坐标代表声波的传播时间,以纵坐标表示回波信号幅度。对于同一均匀介质,脉冲波的传播时间与声程成正比。因此可由缺陷回波信号的出现判断缺陷的存在;又可由回波信号出现的位置来确定缺陷距探测面的距离,实现缺陷定位;通过回波幅度来判断缺陷的当量大小。

超声波探伤检测流程

1、检测前的准备

①熟悉被捡工件(工件名称、材质、规格、坡口形式、焊接方法、热处理状态、工件表面状态、检测标准、合格级别、检测比例等);

②选择仪器和探头(根据标准规定及现场情况,确定探伤仪、探头、试块、扫描比例、探测灵敏度、探测方式)

③仪器的校准(在仪器开始使用时,对仪器的水平线性和垂直线性进行测定。)

④探头的校准(进行前沿、折射角、主声束偏离、灵敏度余量和分辨力校准。)

⑤仪器的调整(时基线刻度可按比例调节为代表脉冲回波的水平距离、深度或声程。)

⑥灵敏度的调节(在对比试块或其他等效试块上对灵敏度进行校验。)

2、检测操作

①母材的检验:检验前应测量管壁厚度,至少每隔90°测量一点,以便检验时参考。将无缺陷处二次底波调节到荧光屏满刻度做为检测灵敏度;

②焊接接头的检验:扫查灵敏度应不低于评定线(EL线)灵敏度,探头的扫查速度不应超过150mm/s,扫查时相邻两次探头移动间隔应保证至少有10%的重叠。

3、检验结果及评级:根据缺陷性质、幅度、指示长度依据相关标准评级。

4、对仪器设备进行校核复验。

5、出具检测报告

注:有超标缺陷的焊接接头,其返修部位及返修时受影响的区域,均应按原检验条件进行复检


超声波探伤适用范围

⑴、用A型脉冲反射式超声探伤仪器,以单斜探头接触法为主的检测方法。

⑵、适用于焊接件对接处厚度8~400mm的全熔化焊承压设备对接焊缝的超声波检测。承压设备壁厚大于或等于4mm,外径为32mm~159mm或者壁厚为4~6mm,外径大于或者等于59mm的管子


超声波检测标准

JB/T4730.3-2016超声检测承压设备无损检测

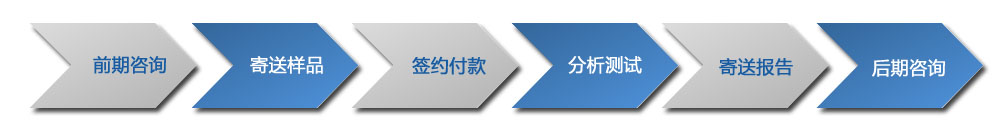

检测服务流程
