架桥机械检测
架桥机械检测

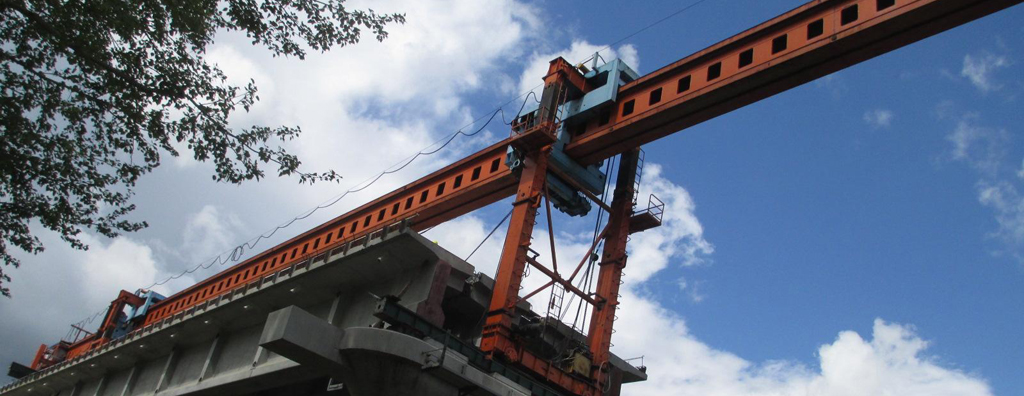

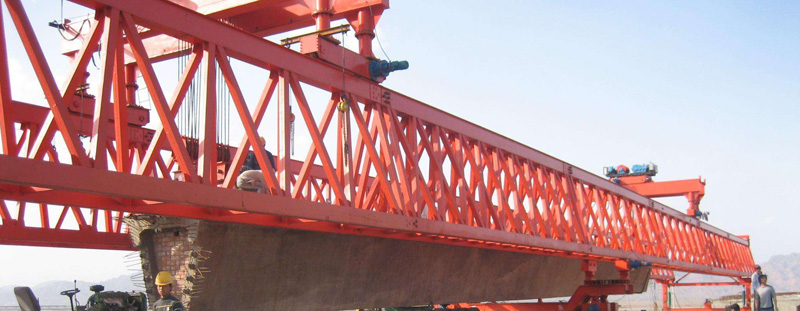

架桥机简介

架桥机是将预制好的梁片放置到预制好的桥墩上去的设备。架桥机属于起重机范畴,因为其主要功能是将梁片提起,然后运送到位置后放下。但其与一般意义上的起重机有很大的不同。其要求的条件苛刻,并且存在梁片上走行,或者叫纵移。架桥机分为架设公路桥,常规铁路桥,客专铁路桥等几种。

架桥机主要组成

1、机臂

机臂是架桥机的承载主梁,为双箱梁结构,根据机臂的受力工况和有限元分析计算,每根箱梁设计成箱形变截面形式。

2、起重小车

架桥机配有两台起重小车,有各自独立的起升机构、走行机构和横移机构。每台起重小车装有两套独立的起升机构,后小车的两套起升机构通过均衡机构使左右吊点受力均衡,从而将架桥机吊梁作业时的四吊点转换成三吊点,使箱梁均衡受载,平稳起落。

架桥机分类

在公路、铁路轨道上行驶、用于整跨架设小跨梁的桥梁施工机械。因其架桥工效高,在中国铁路桥梁标准设计中,多考虑以它架设为设计原则。其机身庞大,超出铁路运输限界,须解体运送,到达工地后,再组装使用。

中国常备的架桥机有三种,多用来分片架设钢筋或预应力混凝土梁。

1.单梁式架桥机

2.双悬臂式架桥机

3.双梁式架桥机

随着工作年限的增加,影响架桥机安全使用的问题越来越多。2011年我国颁布了GB 26469-2011《架桥机安全规程》,明确规定架桥机需定期进行使用状态安全评估,通过对架桥机各个系统的全面检测,及时找出问题、消除隐患,确保其安全工作的可靠性,预防事故的发生。

根据GB 26469-2011《架桥机安全规程》架桥机达到以下条件之一时应使用状态安全评估。

1.达到设计规定的架梁片数,如设计无规定,铁路架桥机已架梁片达到1000孔,公路架桥机已架梁片达到2000片,节段拼装式架桥机架梁片数达到3000节段。

2.铁路架桥机安装拆卸转场次数4次。

3.出厂年限达到5年。

使用状态安全评估应包括所有影响架桥机安全使用的结构件、零部件及电气件并包含下列部件组:

——承载系统

——机械系统

——液压系统

——电气系统

——安全系统

架桥机使用者应保留用来确定架桥机接近使用寿命的使用记录,除制造商提供的有关记录外还应包括维护,检查,意外事件、故障,修理和改装等记录。定期检查中应检查这些记录,保证在适当时间进行安全评估。


检测案例:

今年上半年,受中铁十一局、十九局的委托,在今年3月和6月,先后对两局四个工程点的7台在役架桥机进行了安全评估检验。

从河南许昌、西华到江西丰城,从湖北随州到安徽长丰,架桥机检验小组携带检验检测设备,驱车5000余公里,高质量地完成了现场检测工作,并应委托方的要求,连夜加班统计数据,于规定时间内出具了检测报告。

针对架桥机主要金属结构连接、主要受力结构、主要通道走台固定性等重要检测部位,评估检测共提出安全问题130余条。为确保安全隐患及时整改到位,中心检验小组还协助两局开展整改工作,提供技术支持。中心优质、高效、贴心和可靠的检验工作,有效提高了在役架桥机的安全性能,受到委托方的一致好评。
