0510-83591626

您所在的位置: 首页 > 检测项目 >  金属材料检测  > 金属腐蚀试验

沸腾氯化镁应力腐蚀试验

沸腾氯化镁应力腐蚀试验

检测目的:检测金属材料在沸腾氯化镁溶液中的抗腐蚀的性能

检测范围:法兰、阀门、锻件、钢板、管件、焊接件、压力容器等

咨询热线:15052238434

电子邮箱:alex.dong@anjiewen.com

申请检测
项目介绍

沸腾氯化镁应力腐蚀试验可以通过不同程度的应力腐蚀开裂敏感性为在含氯水环境中的不锈钢及合金提供加速试验方法。通常在热含氯环境中具有一定抗蚀能力的材料在这个试验中会出现开裂。这个试验与在连多酸或碱性环境中的应力腐蚀开裂无关。

沸腾氯化镁中的抗应力腐蚀开裂在可能的情况下将与在用材料的抗蚀能力有关,但这种情况并不是一直都会出现。

沸腾氯化镁能导致许多不锈钢发生点蚀。这将可能导致伴随由于耐蚀净截面积减小而造成机械性能失效的应力腐蚀失效原因多样化。当使用小截面试样、高许用应力、长暴露周期的抗应力腐蚀合金或具有以上特点的材料时,这种影响更大。为了正确评估失效原因要进行严格的测试与检验。

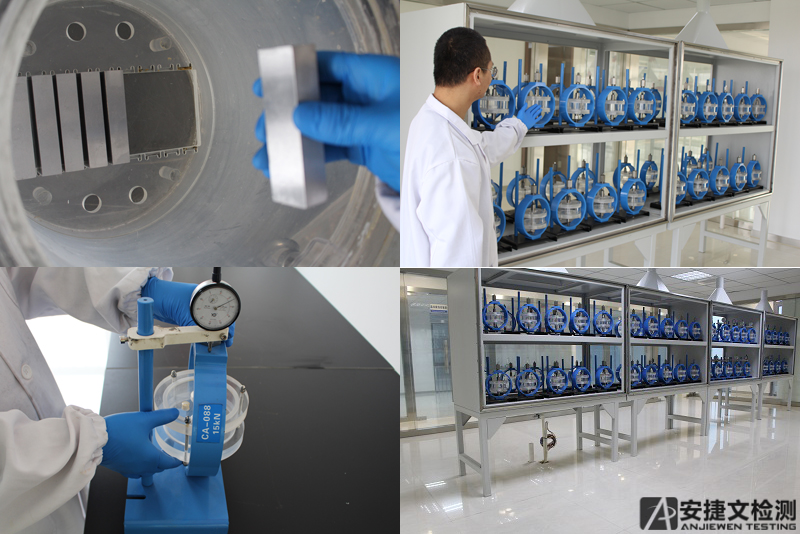

试验过程

沸腾氯化镁应力腐蚀试验条件和步骤

1.试验溶液量:保证每个试样在250mL以上。

2.在整个试验期间里,试验溶液的沸点需保持在143℃士1℃。根据试验要求,试验溶液沸点也可保持在155℃士l℃。

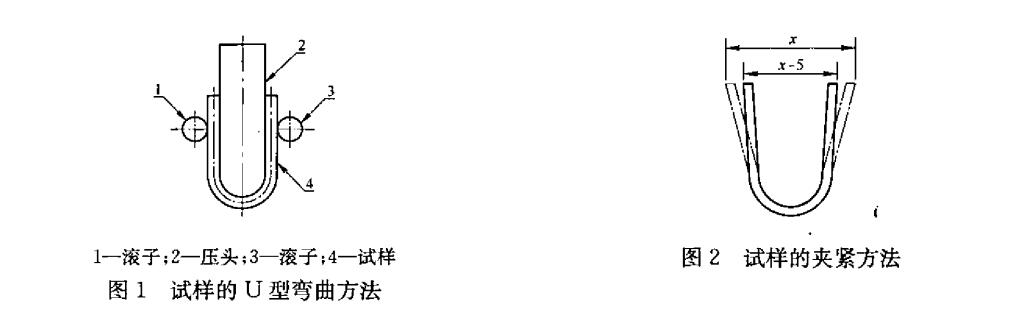

3.试样用半径为8 mm的压头在滚柱压模上弯曲成U型并使其两臂平行,如图1所示。之后,用适当的夹具将两臂间的宽度压缩5mm来施加应力,如图2所示.在紧固夹具与试样之间垫入适当的绝缘材料。然后用5~15倍放大镜检查试样是否有表面缺陷。并用适当的溶剂除油待用。

4.在试验溶液完全沸腾以后,放入施加应力的试样,这个时刻作为试验开始时间。一个试验容器中最多放两个试样,不同的钢种(如奥氏体不锈钢、双相不锈钢等)不能放入同一个容器中。

5.每隔一定时间用夹具将试样取出用蒸馏水或去离子水冲洗干净,用5~15倍放大镜观察试样的破裂情况。这个操作要在尽可能短的时间内完成。

6.观察后,立即将试样放人沸腾溶液中,继续试验。

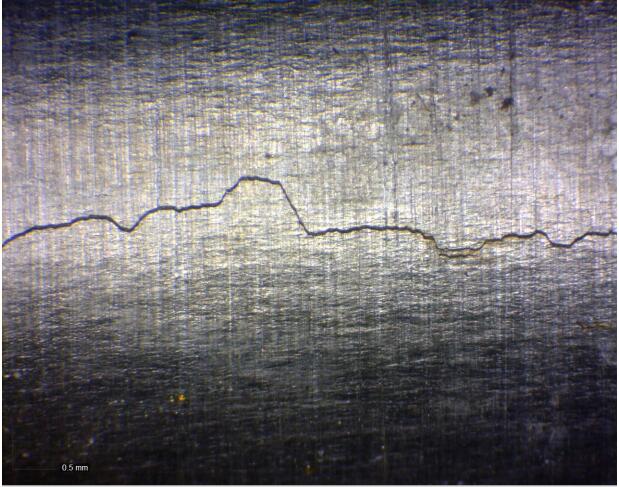

7.反复进行第5和第6的操作。从试验开始到用放大镜看到有裂纹产生所需要的时间称为宏观裂纹发生时间,从试验开始到裂纹穿透试样的宽度所需要的时间称为试样裂纹贯穿时间。试样宏观裂纹发生时间及试样裂纹贯穿时间均指试样在沸腾溶液中的时间。

8.在长期试验中最多7天更新一次溶液。

9.每次试验平行试样不得少于3个。



制样要求

沸腾氯化镁应力腐蚀试验的样品要求:

1.板状试样尺寸:厚1~3 mm,宽10mm或15mm,长75mm。如果试样厚度超过3mm,则仅切削其中一面,使厚度达到3mm,将非切削表面作为试验表面。

2.试样的加工采用对于材质影响少的锯切等方法。在剪切的情况下,对切口断面进行切削和磨削加工,以消除剪切的影响。加工后的试样,可根据试验目的需要,进行消除残余应力影响的热处理。

3整个试样表面用GB/T 2481.l中规定的水砂纸依次磨到W40号.然后用适当溶剂除油、洗净。


检测标准

沸腾氯化镁应力腐蚀

YB/T 5362-2006

不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法

1.U型弯:75mm*10-15mm*(1-3)mm3个样品
2.试验时间为168h,可协商

GB/T 17898-1999

不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法

ASTM G36-2006

评定在沸腾的氯化镁溶液中金属及其合金的抗应力腐蚀断裂


安捷文实验室


申请检测
相关新闻
联系我们 0510-83591626 15052238434

无锡市惠山开发区探索路6号宇野网络大厦

安捷文手机版

Copyright © 2017 江苏安捷文检测有限公司 All Rights Reserved   备案号:苏ICP备17036559号   技术支持: 迅诚科技
