四、影响CO2腐蚀的因素

1 CO2分压

CO2分压是影响CO2腐蚀的决定性因素。一般认为：

（1）当PCO2<0.021MPa时，不发生CO2腐蚀；

（2）当PCO2在0.021~0.21MPa时，中度腐蚀；

（3）当PCO2大于0.21MPa时，严重腐蚀。

2 H2S浓度

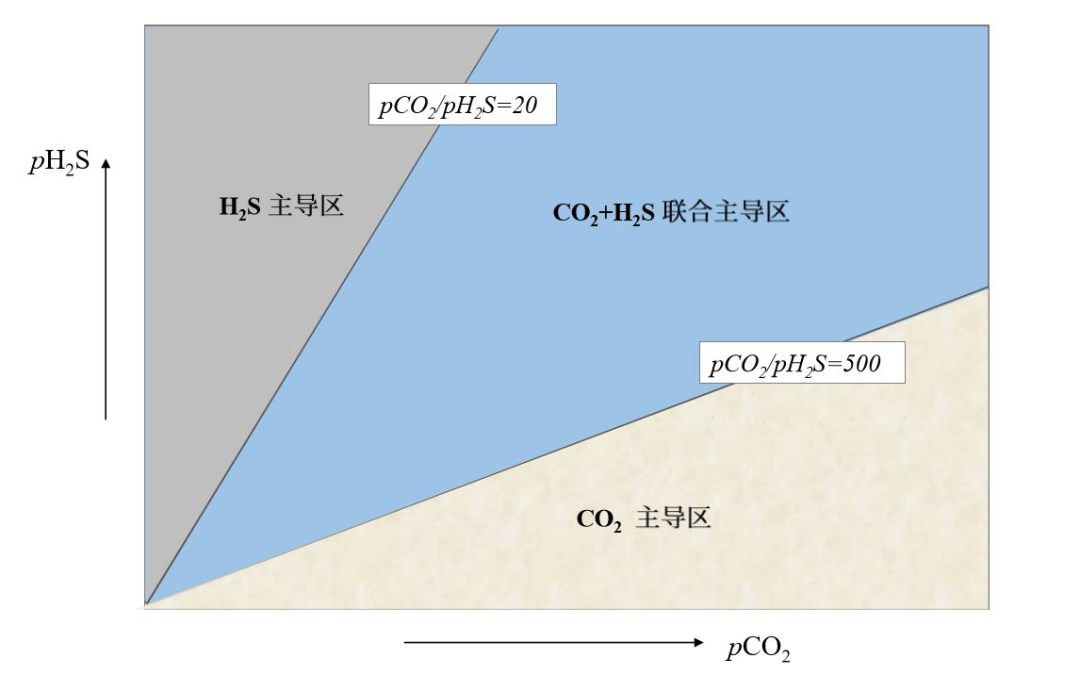

CO2和H2S对腐蚀的总体影响与两者的分压比有关：

（1）PCO2/ PH2S<20时，腐蚀以H2S为主导；

（2）20<PCO2/ PH2S<500时，腐蚀以H2S和CO2共同作用为主；

（3）PCO2/ PH2S>500时，腐蚀以CO2为主导。

3 温度

根据温度对CO2腐蚀的影响，可总结为以下四种情况：

（1）<60℃的低温区，均匀腐蚀为主；

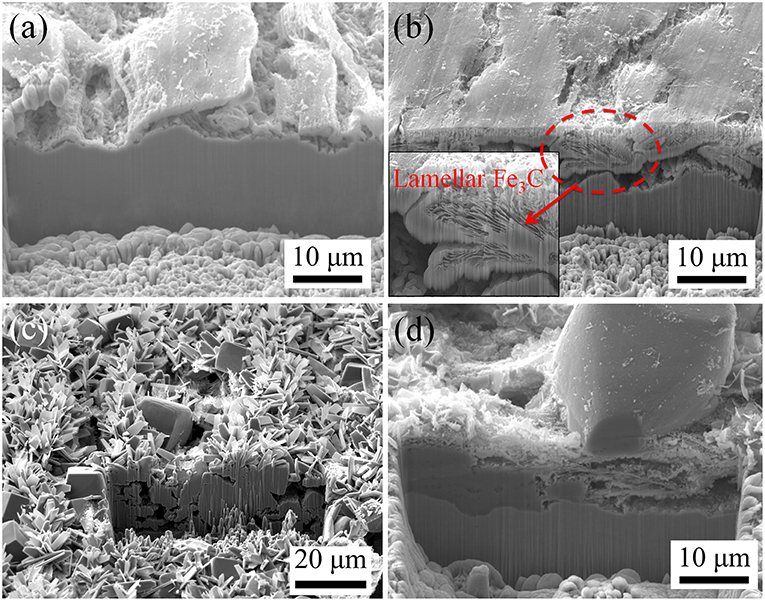

（2）60~110℃时，形成厚而疏松的FeCO3产物膜，局部腐蚀突出；

（3）110℃附近，形成掺杂Fe3O4的FeCO3粗大结晶，局部腐蚀严重；

（4）150℃以上，形成致密且附着力强的FeCO3保护膜，腐蚀速率降低。

4 介质含水率

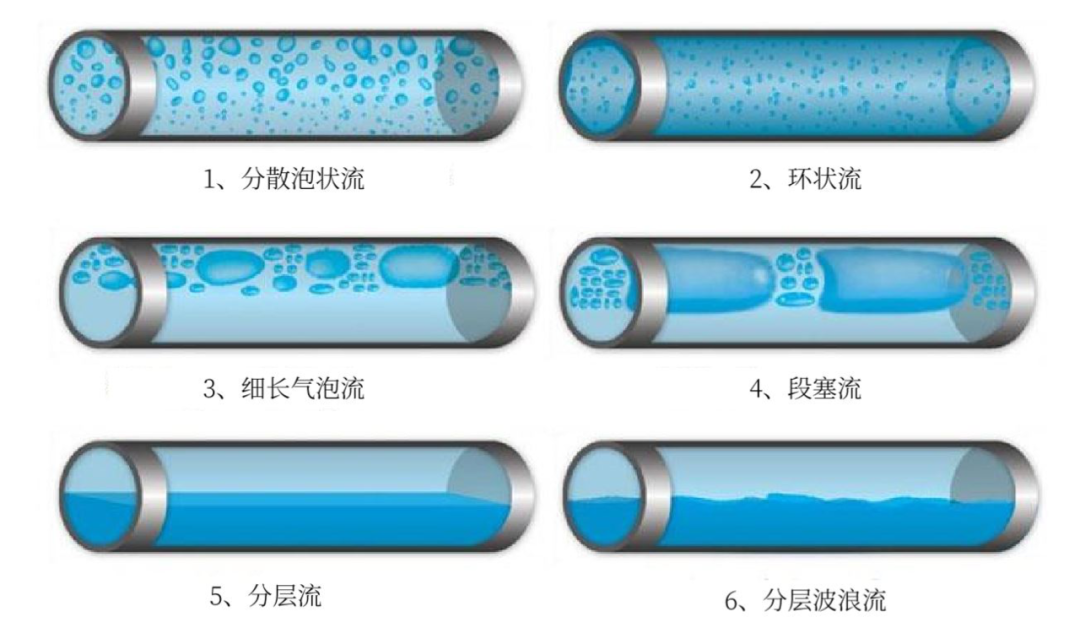

含水率小于30%时，水相润湿作用受到抑制，发生CO2腐蚀倾向较小；含水率大于40%时，水相润湿作用显著而引发CO2腐蚀。同时与介质的流速和流态相关。

5 介质流速

流速影响金属表面物质交换、去极化剂扩散、扩散控制等，从而影响腐蚀速率。另外，流速影响流体对腐蚀产物膜的切向作用力，对产物膜的破坏起重要作用，尤其是当流态从层流变为湍流时，腐蚀加快，并导致严重局部腐蚀。

6 pH

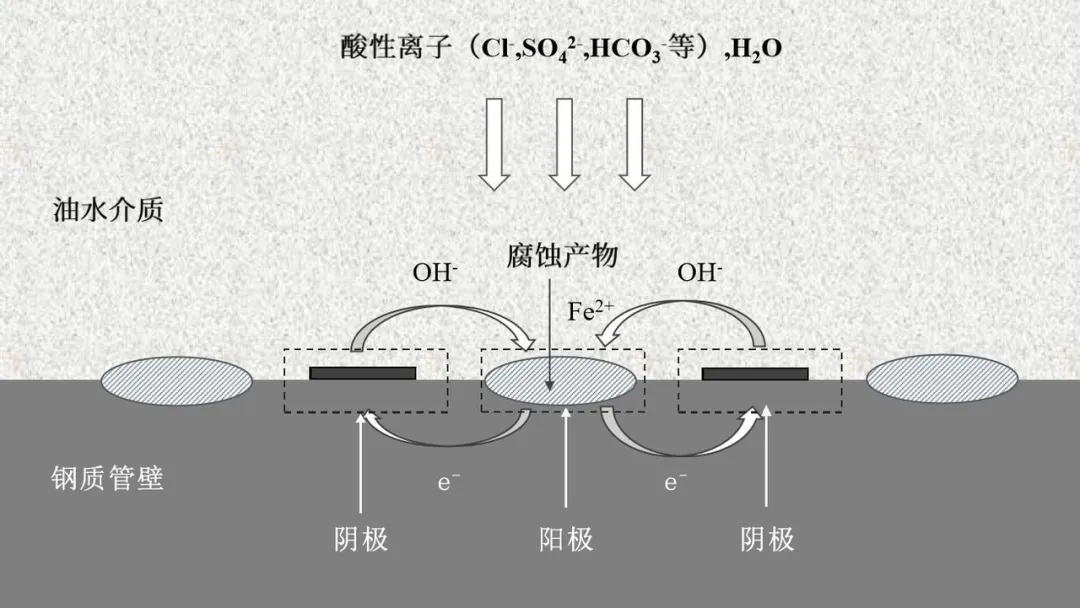

pH直接影响H2CO3在水溶液中的存在形式。随着pH的增大，腐蚀速度逐渐降低。但在局部高pH情况下，接近钢表面的Fe2+沉积为FeCO3膜，会引发腐蚀的不均匀性。

7 介质成分

油田水的成分复杂，溶液中成分及含量可影响腐蚀产物膜的形成及性质，从而影响钢的腐蚀特性。

未完待续  . . .

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。

隐石服务项目： HIC抗氢致开裂试验   SSC硫化氢应力腐蚀试验   应力导向氢致开裂SOHIC试验   API 622防逸散过程阀门填料型式试验   均匀腐蚀试验   高温高压腐蚀试验   金属腐蚀速率检测   铝合金晶间腐蚀检测   中性盐雾试验
