1、什么是沸腾氯化镁应力腐蚀试验？沸腾氯化镁应力腐蚀试验的意义？

应力腐蚀开裂是指受定拉伸应力作用的金属材料在某些特定的介质中,由于腐蚀介质和应力的协同作用而发生的脆性断裂现象。在有水和硫化氢存在的情况下，一般指与局部腐蚀的阳极过程和拉应力（残留的和(或)施加的）相关的开裂形式。

沸腾氧化镁应力腐蚀试验是指在特定浓度的沸腾氯化镁溶液中，采用恒负荷拉伸或U型弯曲的加载方式，测定不锈钢及合金材料的抗蚀能力。沸腾氧化镁应力腐蚀试验可以通过不同程度的应力腐蚀开裂敏感性为在含氯水环境中的不锈钢及合金提供加速试验方法。通常在热含氯环境中具有一定抗蚀能力的材料在这个试验中会出现开裂。此法可用于探究成分、热处理、表面加工、显微组织和应力对不锈钢及合金材料的氯化物应力腐蚀开裂敏感性的影响。

沸腾氧化镁中的抗应力腐蚀开裂在可能的情况下将与在用材料的抗蚀能力有关，但这种情况并不是一直都会出现。沸腾氧化镁能导致许多不锈钢发生孔蚀。这将可能导致伴随由于耐蚀净截面积减小而造成机械性能失效的应力腐蚀失效原因多样化。当使用小截面试样、高许用应力、长暴露周期的抗应力腐蚀合金或具有以上特点的材料时，这种影响更大。为了正确评估失效原因要进行严格的测试与检验。

2、沸腾氯化镁应力腐蚀试验测试标准有哪些？

YB/T 5362-2006锈钢在沸腾氯化镁溶液中应力腐蚀试验方法

ASTM G36-1994（2013）评定在沸腾的氯化镁溶液中金属及其合金的抗应力腐蚀断裂

GB/T 17898-1999不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法（已作废）

3、沸腾氯化镁应力腐蚀试验测试要点总结

（1）YB/T 5362-2006锈钢在沸腾氯化镁溶液中应力腐蚀试验方法

适用范围：本标准规定了不锈钢在恒负荷拉伸，U型弯曲试验条件下试样制备和要求、试验仪器和设备、试验条件和步骤及试验报告；适用于评价不锈钢在沸腾氯化镁溶液中应力腐蚀敏感性。

试样加载方式：恒负荷拉伸、U型弯曲

试验溶液：在常温下，PH3~7、氯化镁20%水溶液；沸点为143℃±1℃，氯化镁浓度为42%；沸点为155℃±1℃，氯化镁浓度为45%

试样要求：恒负荷拉伸 板状：30mm*3mm*2mm或30mm*5mm*4mm，棒状，φ3mm*30mm或φ5mm*30mm；U型弯曲 板状：75mm*（10mm或15mm）*（1~3mm）；每次3个试样

试验设备：拉伸试验机、试验容器、加热装置

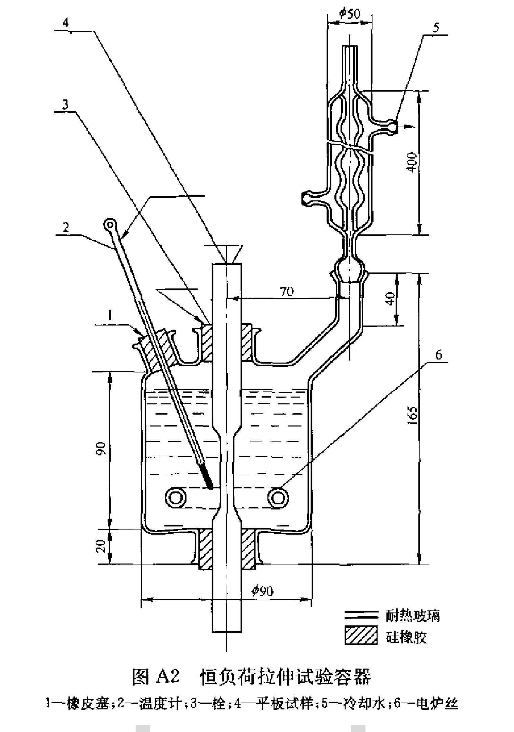

图A1和图A2分别为U型弯试验容器和恒负荷拉伸试验容器

试验结果表示：破断时间（h）、宏观裂纹发生时间（h）、裂纹贯穿时间（h）

（2）ASTM G36-1994（2013）评定在沸腾的氯化镁溶液中金属及其合金的抗应力腐蚀断裂

试样方法概述：1）将预定的试剂级质量的氯化镁和一些蒸馏水加入一个容器中。含有试剂的容器装上温度计和冷凝器，放置在热源上加热。当氯化镁溶液沸腾时通过添加少量水或盐调整以维持规定的浓度和沸点。2）溶液已稳定在试验要求的沸点后，加入应受力的试样。根据试验示意图，试样要周期性检齐。如果试验过程超过7天，溶液要更换或建议采用相似的试验装置。

试验溶液：MgCl₂·6H₂O+蒸馏水

试验温度：155℃±1℃

试验装置：烧瓶、冷凝器、凝气管、温度计、接口器等。

试验装置示意图如下：

试验结果表示；裂纹初次出现时间、裂纹增长速率、开裂时间
