沸腾氯化镁应力腐蚀试验

U型弯曲试验

1试样的制备和要求

1.1板状试样尺寸：厚1~3mm，宽10mm或15mm，长75mm如果试样厚度超过3mm，则仅切削其中一面，使厚度达到3mm，将非切削表面作为试验表面。

1.2试样的加工采用对于材质影响少的锯切等方法。在剪切的情况下，对切口断面进行切削和磨削加工，以消除剪切的影响。加工后的试样，可根据试验目的需要，进行消除残余应力影响的热处理

1.3整个试样表面用GB/T2481.1中规定的水砂纸依次磨到W40号。然后用适当溶剂除油、洗净。

2试验溶液

按要求配制试验溶液

试验仪器和设备

2.1试验容器：为了防止试验溶液的浓缩，必须使用带有锥形磨口密封的玻璃烧瓶(容量约1L)，并配备具有充分冷却能力的立式玻璃回流冷凝器。

2.3加热装置：使用能够保持试验溶液处于微沸状态的加热装置。

2.4试验条件和步骤

2.5试验溶液量：保证每个试样在250mL以上

2.6在整个试验期间里，试验溶液的沸点需保持在143℃±1℃。根据试验要求，试验溶液沸点也可保持在155℃±1℃

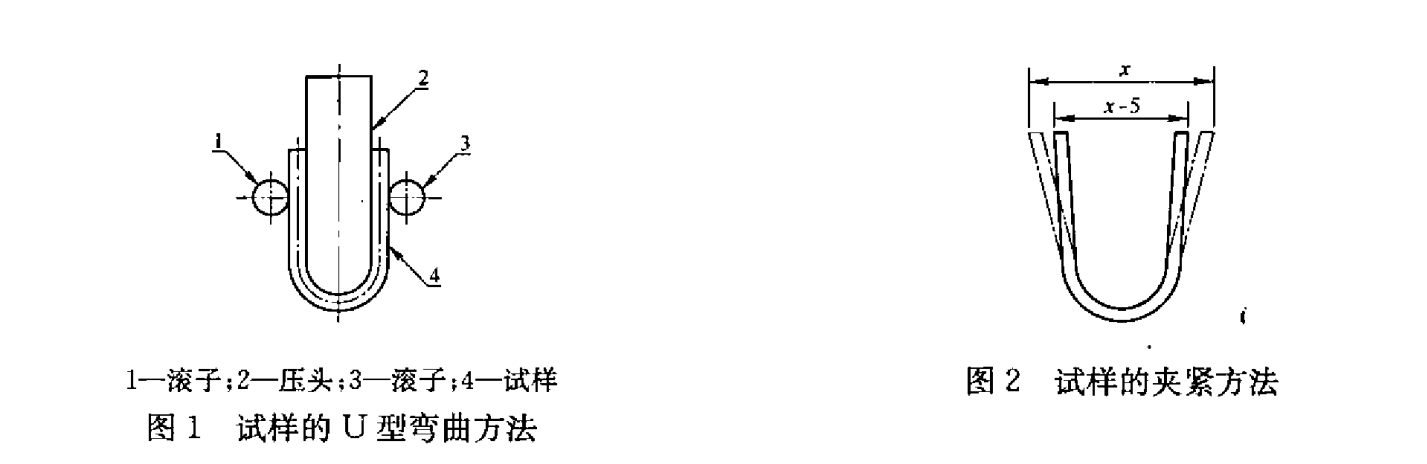

2.7试样用半径为8mm的压头在滚柱压模上弯曲成U型并使其两臂平行，如图1所示。之后，用适当的夹具将两臂间的宽度压缩5mm来施加应力，如图2所示。在紧固夹具与试样之间垫入适当的绝缘材料。然后用5~15倍放大镜检查试样是否有表面缺陷。并用适当的溶剂除油待用。

2.8在试验溶液完全沸腾以后，那样施加应力的试样，这个时刻作为试验开始时间个试验容器中最多放两个试样，不同的钢种(如奥氏体不锈钢、双相不锈钢等)不能放入同一个容器中。

2.9每隔一定时间用夹具将试样取出用蒸馏水或去离子水冲洗干净，用5~15倍放大镜观察试样的破裂情况。这个操作要在尽可能短的时间内完成。

2.10观察后，立即将试样放入沸腾溶液中，继续试验。

2.11反复进行2.9和2.10的操作。从试验开始到用放大镜看到有裂纹产生所需要的时间称为宏观裂纹发生时间，从试验开始到裂纹穿透试样的宽度所需要的时间称为试样裂纹贯穿时间。试样宏观裂纹发生时间及试样裂纹贯穿时间均指试样在沸腾溶液中的时间。

2.12在长期试验中最多7天更新一次溶液。

2.13每次试验平行试样不得少于3个。
