12种类型,13大基础知识,最精髓的法兰知识! 发布时间:2020-09-18   浏览量:1276次

12种法兰类型,13大法兰基础知识解读,系统学习法兰知识,这一篇就足够啦!

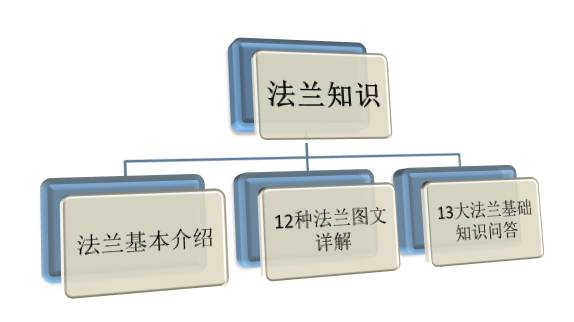

本文构架图

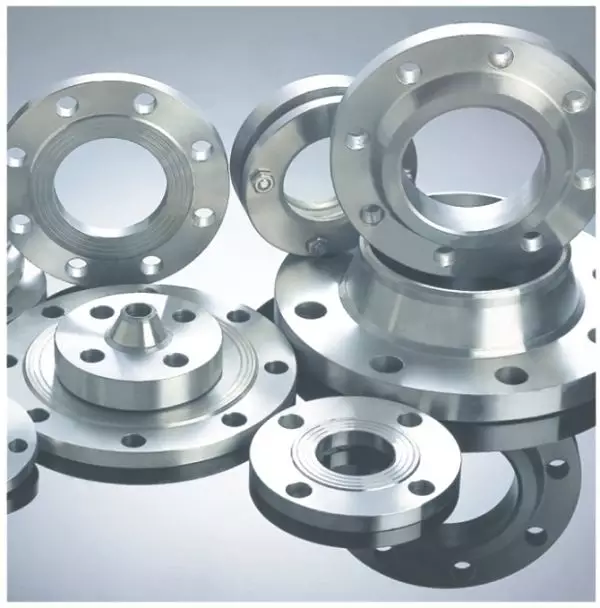

法兰基本介绍


管法兰及其垫片、紧固件统称为法兰接头。


应用:


法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。它是配管设计、管件阀门必不可少的零件,而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。此外,其它专业如工业炉、热工、给排水、采暖通风、自控等,也经常使用法兰接头。


材质:


锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。


分类:


平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。


执行标准:


有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5(美标)、BS4504(英标)、DIN(德标)、JIS(日标)。


国际管法兰标准体系:


国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。


除此之外,还有日本JIS管法兰,但在石油化工装置中一般仅用于公用工程,而且在国际上影响较小。


12种法兰类型及密封面形式


1.板式平焊法兰


板式平焊法兰(化工标准HG20592、国家标准GB/T9119、机械JB/T81)。


优点:


取材方便,制造简单,成本低,使用广泛


缺点:


刚性较差,因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。


密封面型式有平面和突面。

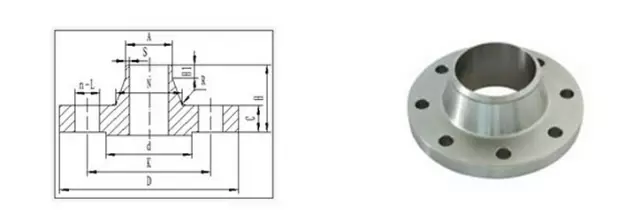

2.带颈平焊法兰


带颈平焊法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式,是设备或管道上常用的法兰之一。


优点:


现场安装较方便,可省略焊缝拍揉伤的工序


缺点:


带颈平焊法兰颈部高度较低,对法兰的刚度、承载能力有所提高。与对焊法兰相比,焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动。

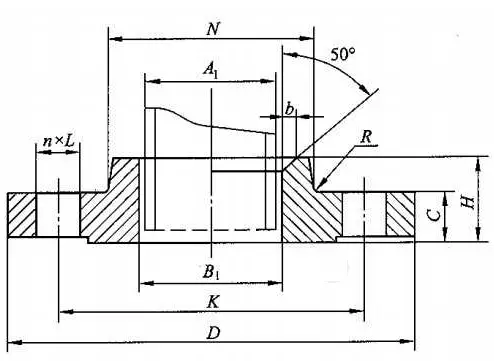

3.带颈对焊法兰


带颈对焊法兰的密封面形式有:


突面(RF)、凹面(FM),凸面(M)、榫面(T),槽面(G),全平面(FF)。


优点:


连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上


缺点:


带颈对焊法兰的体积庞大,重量笨重,价格昂贵,安装定位很困难。因此在运输途中更容易磕碰。
