有关快速温变试验、温度冲击试验和温湿度交变试验的分析比较 发布时间:2018-06-27   浏览量:2425次

1、什么是快速温变试验?温度冲击试验的定义?什么是温湿度交变试验?

快速温变试验过程是以常温→低温→低温停留→高温→高温停留→常温作为一个循环,温度循环试验的严苛程度是以高/低温度范围、停留时间以及循环数来决定的。快速温变试验是用来确定产品在高温、低温快速或缓慢变化的气候环境下的储存、运输、使用的适应性。快速温变试验适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等,同时通过此试验可提高产品的可靠性和进行产品的质量控制。快速温变试验是航空、汽车、家电、科研等领域必备的测试考核,也是确定电工、电子、汽车电器、材料等产品在进行高低温试验的温度环境冲击变化后的参数及性能使用的适应性。快速温变引起的常见故障现象有:涂层、材料或线头上各种微裂纹扩大;使粘结不好的接头松驰;使螺钉连接或铆接不当的接头松驰;材料热膨胀系数不同产生的变形和应力引起的故障,使固封材料绝缘下降;使机械张力不足的压配接头松驰;使质差的钎焊接触电阻加大或造成开路;使运动件及密封件故障

温度冲击试验是指高低温瞬间切换的试验,主要考核试件在温度瞬间急剧变化一定次数后,检测试样因热胀冷缩所引起的化学变化或物理破坏的试验。温度冲击试验主要用于测试材料结构或复合材料,现在用的最多的电子产品的元器件或者组件级。温度冲击现象引起的常见故障现象有:零部件的变形或破裂,绝缘保护层失效,运动部件的卡紧或松弛电气和电子元器件的变化,快速冷凝水或结霜引起电子或机械故障等。

温湿度交变试验是指设定相应的温度湿度条件,相对快速温变要缓和,适用于测试材料的耐热、耐干、耐湿及耐寒性,以此确定产品的耐老化及耐特殊环境的性能。

2、快速温变试验、温度冲击试验和温湿度交变试验的相关测试标准

GB/T 2423.22-2012 环境试验 第2部分:试验方法 试验N:温度变化

GJB150.5-1986军用装备实验室环境试验方法第5部分:温度冲击试验

HB 5830.10-1984机载设备环境条件及试验方法 温度冲击

SJ 20115.3-1992机载雷达环境条件及试验方法 温度冲击试验

JG/T 25-2017建筑涂料涂层耐温变性试验方法

GB/T 2423.34-2012 环境试验 第2部分:试验方法 试验ZAD:温度湿度组合循环试验

GB/T 2423.18-2012环境试验 第2部分:试验方法 试验Kb:盐雾,交变(氯化钠溶液)

GB/T 2423.4-2008电工电子产品环境试验 第2部分:试验方法 试验Db 交变湿热(12h12h循环)

GB/T 32065.7-2015海洋仪器环境试验方法 第7部分:交变湿热试验

SC/T 7002.4-2016渔船用电子设备环境试验条件和方法 交变湿热(Db

SJ 20115.4-1992机载雷达环境条件及试验方法 交变湿热试验

SN/T 2498.1-2010进出口烟花爆竹制品基本环境试验规范 试验Db:交变湿热试验方法

3、快速温变试验、温度冲击试验和温湿度交变试验的相关测试要点的总结与比较

1GB/T 2423.22-2012环境试验 第2部分:试验方法 试验N:温度变化

适用范围:本部分规定的试验用来确定元器件、设备或其他产品耐受环境温度快速变化的能力。实现这一目的所需的各温度下的暴露持续时间取决于试验样品的特性。

2GJB150.5-1986军用装备实验室环境试验方法第5部分:温度冲击试验

适用范围:本标准规定了军用设备的温度冲击试验方法,是制定军用设备技术条件或产品标准等级技术文件相应部分的基础和选用依据。本标准适用于可能遇到温度急剧变化环境的军用设备。

试验目的:确定军用设备在周围大气温度急剧变化时的适应性

试验温度:高温70℃,低温-55

试验时间:试验温度保持时间为1h或者直至试验样品达到温度温度;转换时间不大于5min

试验循环次数:3

试验结果评定:按CJB 150.1-86中相关要求进行检测

3SJ 20115.3-1992机载雷达环境条件及试验方法 温度冲击试验

适用范围:本标准规定了机载雷达的温度冲击环境条件及试验方法。本标准适用于机载雷达的温度冲击试验。

试验温度:低温--55℃,高温70

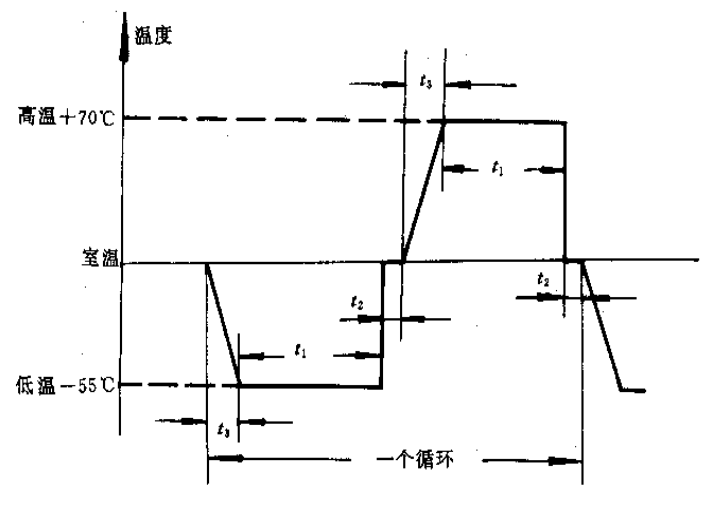

循环试验:温度冲击试验循环过程如图1所示:


1 温度冲击试验循环过程图

图中:t1--试验样机在高温箱、低温箱中放置的时间

      t2--试验样机从低温箱搬到高温箱或从高温箱搬到低温箱的时间

      t3--试验样机放入试验箱中,试验箱内的温度回归到容差范围,保持试验箱的温度稳定时间

放置时间:当试验样机温度稳定时间小于2h,放置时间为2h;当试验样机温度稳定时间大于2h,放置时间为4h

循环次数:将试验样机按图1温度冲击循环过程进行3次试验

试验结果评定:对试验样机进行外观检查和性能测定

4GB/T 2423.34-2012 环境试验 第2部分:试验方法 试验Z/AD:温度/湿度组合循环试验

适用范围:本部分提供了一种组合试验方法,主要用于元器件类试验样品,以加速方式来确定试验样品在高温/高湿和低温条件劣化作用下的耐受性能。

试验概述:试验Z/AD是温度/湿度组合的循环试验,用来揭示试验样品由不同于吸湿的“呼吸”作用导致的缺陷。本试验与其他湿热循环试验不同,由于下列原因提高了本试验的严酷等级:a)在给定的时间内有更多次数的温度变化或“呼吸”作用;b)温度循环变化范围更大;c)温度循环变化的速率更高;d)包含多次0℃以下的温度变化。加速的“呼吸”以及吸附在试验样品缝隙中水分的结冰效应是本试验的基本特点。但要强调的是,只有缝隙足够大以致附着的水分能够渗入时,结冰效应才会出现,这种情形通常发生在金属组件密封处或引线端的密封处。冷凝的程度主要取决于试验样品表面的热时间常数。对于很小的试验样品冷凝可忽略不计,但对于大试验样品则是显著的。同样,具有较大带空气或气体空隙的试验样品,其“呼吸”作用将更明显,但同时试验的严酷程度一定程度上也取决于试验样品的热特性。

严酷等级:除非另有规定,24h循环的次数应为10次,如果不是10次,相关规范应规定循环次数。

试验循环:温度/湿度分循环、低温分循环、无低温暴露的24h循环、最后循环

试验结果评定:电性能和机械性能可在下列条件下检测:a)高湿时;b)紧接试验样品从箱内取出后;c)干燥后;d)按有关规范要求
