0510-83591626

您所在的位置: 首页 > 新闻动态 > 行业新闻

0510-83591626
全面分析金属腐蚀速率测试 发布时间:2018-06-14   浏览量:11516次

1、金属腐蚀速率的定义?应用领域?

金属腐蚀后,其重量、厚度、机械性能、组织结构及电极过程都会发生变化。这些物理和力学性能的变化率可来表示金属腐蚀的程度。金属腐蚀速率描述金属均匀腐蚀程度的一种定量指标。在均匀腐蚀情况下,通常采用重量指标和深度指标,并以平均腐蚀率的形式表示。重量指标是单位金属表面积单位时间内重量变化的数值深度指标是单位时间内金属厚度的减少数值

金属腐蚀速率测试的目的是检测金属在腐蚀介质中的腐蚀速率。金属腐蚀速率测试在不锈钢点腐蚀试验、金属材料缝隙腐蚀试验、不锈钢晶间腐蚀试验、不锈钢压力容器晶间腐蚀敏感性检验、挂片腐蚀、电偶腐蚀试验、镍合金晶间腐蚀试验和海水腐蚀试验等一系列试验中具有涉及。

2、金属腐蚀速率测试相关检测标准及其表示结果评定方式

1GB/T 4334-2008金属和合金的腐蚀 不锈钢晶间腐蚀试验方法

不锈钢晶间腐蚀B硫酸-硫酸铁腐蚀试验方法)和C65%硝酸腐蚀方法),以腐蚀速率评定晶间腐蚀倾向。不锈钢晶间腐蚀D硝酸-氢氟酸腐蚀试验方法用温度为70℃10%硝酸和3%氢氟酸溶液中的腐蚀速率,同基准试样腐蚀速率的比值来判定晶间腐蚀倾向。

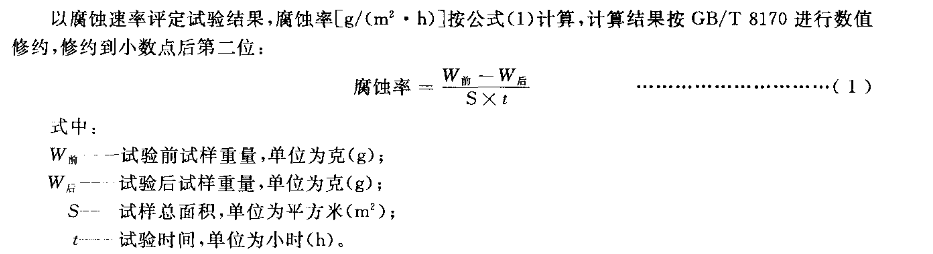

其中,方法B、方法C的腐蚀速率计算公式(1)如下:

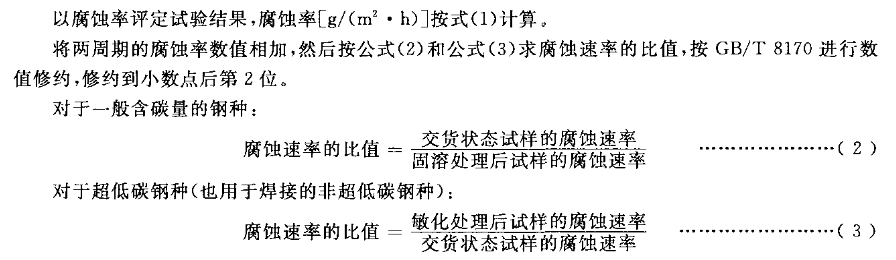

方法D以腐蚀速率和腐蚀速率的比值为结果判定,其中腐蚀速率公式如公式(1),腐蚀速率的比值公式如公式(2)和(3),如下图所示:






2GB/T 21433-2008不锈钢压力容器晶间腐蚀敏感性检验

腐蚀率是指单位时间内金属腐蚀效应的数值,如可采用单位时间内腐蚀深度的增加(mm/a),或单位时间内,单位表面积上腐蚀金属的失中[g/(m2 .h)]来表示。晶间腐蚀深度是指在受腐蚀金属表面的垂直方粒边界的腐蚀深度超过晶粒本体的深度

不锈钢压力容器晶间腐蚀敏感性检验的结果判定是以腐蚀率或腐蚀率比值来判定。

3ASTM G48-2011用氯化铁溶液测定不锈钢和相关合金点状腐蚀和隙间腐蚀的试验方法

结果表现形式:最大点腐蚀深度,平均点腐蚀深度,点腐蚀面密度,缝隙腐蚀深度等

单位面积失重,X=m-m后)/S总,一般要求X不大于0.0001g/cm2

4JB/T 7901-2001金属材料实验室均匀腐蚀全浸试验方法

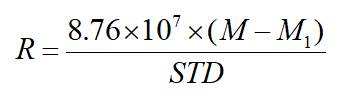

试验结果采用腐蚀速率作为表达形式,其腐蚀速率的计算公式为:


式中:R--腐蚀速率,mm/a

M--试验前的试样质量,g

M1--试验后的试样质量,g

S--试样的总面积,cm2

T--试验时间,h

      D--材料的密度,kg/m3

5GB/T 25147-2010工业设备化学清洗中金属腐蚀率及腐蚀总量的测试方法 重量法

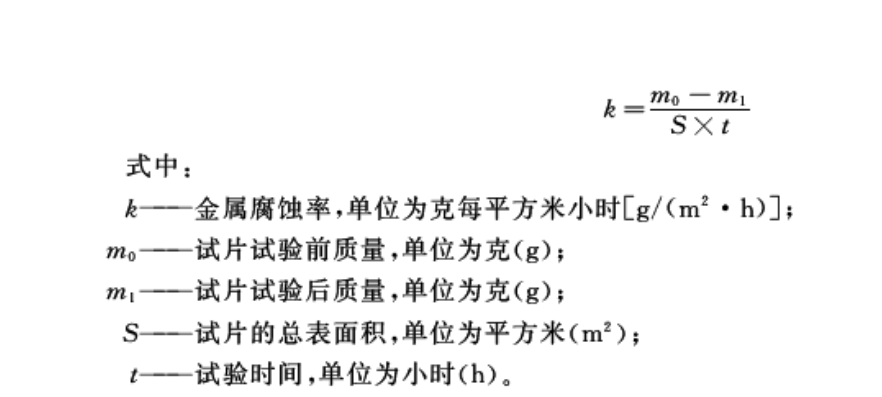

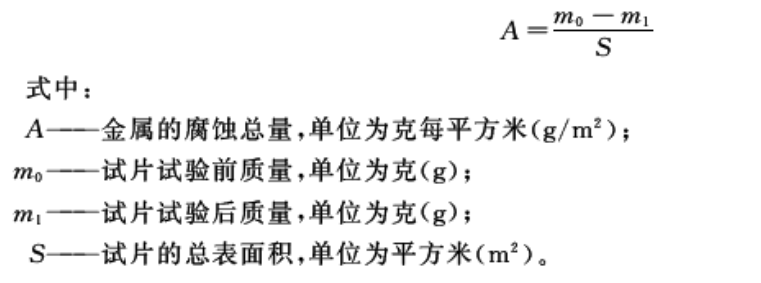

试验结果表达形式为金属腐蚀速率k和金属腐蚀总量A金属腐蚀速率k和金属腐蚀总量A的计算公式分别为:





6GB/T 7998-2005 铝合金晶间腐蚀测定方法

结果评价:截面金相检验、晶间腐蚀深度并评级

7GB/T 26491-2011 5XXX系铝合金晶间腐蚀试验方法 质量损失法

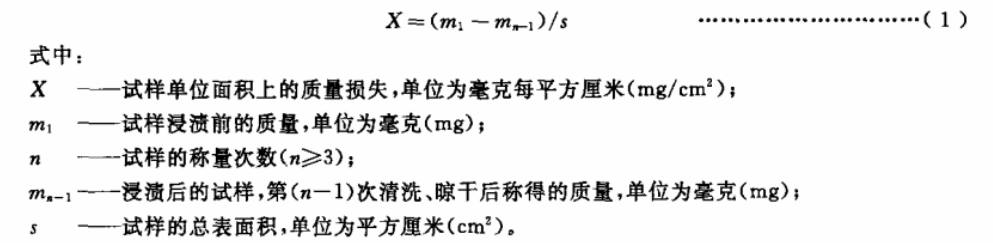

结果评价:单位面积质量损失mg/cm2),其计算公式如下:


8GB/T 17897-2016 金属和合金的腐蚀 不锈钢三氯化铁点腐蚀试验方法

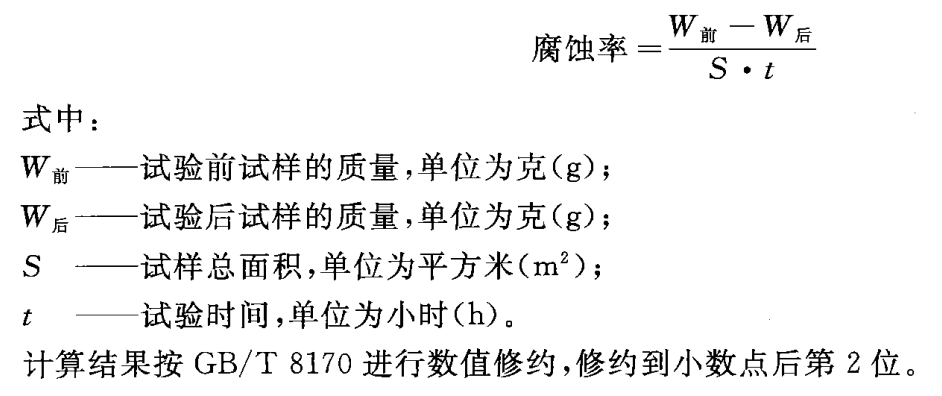

结果评定:单位面积、单位时间的失重表示,单位是g/m2•h腐蚀率的计算公式如下:



9JB/T 5326-1991仪表用金属材料缝隙腐蚀试验方法

试验结果的表示:腐蚀质量损失率R、试样平面和侧面最大缝隙腐蚀深度,腐蚀质量损失率R的计算公式为:



式中:

R--单位时间面积试样的质量损失,g/m2h

m0--试验前试样的质量,g

mt--试验后试样的质量,g

S--试样的表面积,m2

t--试验周期,h

10GB/T 10127-2002不锈钢三氯化铁缝隙试验方法

试验结果以失重腐蚀速率R表示失重腐蚀速率R的计算公式为



式中:

R--腐蚀速率,单位为克每平方米小时(g.m-2.h-1

M1--试验前试样的质量,单位为克(g)

M2--试验后试样的质量,单位为克(g)

S--试样的总表面积,单位为平方米(m2)

t--试验时间,单位为小时(h)

11GB/T 15748-2013船用金属材料电偶腐蚀试验方法

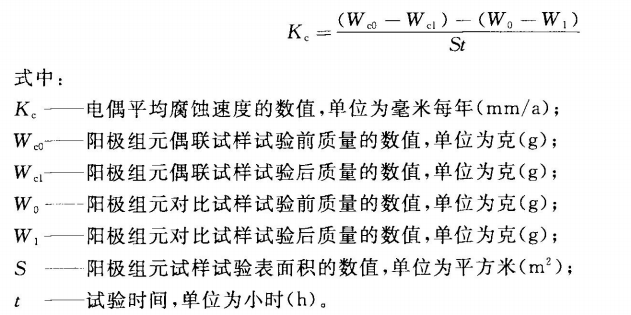

平均电偶腐蚀速度Kc按公式(1)计算:




12GB/T 15260-2016金属和合金的腐蚀 镍合金晶间腐蚀试验方法

试验结果评定:腐蚀速率、晶间腐蚀深度、晶间腐蚀倾向结果,其中腐蚀速率γcorr的计算公式如下:


式中;

γcorr--腐蚀速率

K--常数

△m--失重,单位g

A--暴露面积,单位cm2

t--暴露时间,单位h

ρ--密度,单位g/cm3

13GB/T 6384-2008船舶及海洋工程用金属材料在天然环境中的海水腐蚀试验方法

试验结果评定:腐蚀特征、腐蚀速率、局部腐蚀深度、点蚀密度、力学性能损失,其中腐蚀速率是指由腐蚀失重计算平均腐蚀减薄速率,单位为毫米每年(mm/a

14GB/T 5776-2005金属和合金的腐蚀 金属和合金在表层海水中暴露和评定的导则

试验结果评定:腐蚀失重、局部腐蚀、腐蚀破坏深度、拉伸性能,其中腐蚀失重结果应以腐蚀速率表达,如单位时间的腐蚀深度或暴露期间的厚度损失。


相关新闻
联系我们 0510-83591626 18921519533

江苏省无锡市锡山区华夏中路3号文华国际

手机版

Copyright © 2017-2024 江苏隐石实验科技有限公司 All Rights Reserved   备案号:苏ICP备2021030923号-2    苏公网安备32020502001473   技术支持:迅诚科技
