0510-83591626

您所在的位置: 首页 > 新闻动态 > 行业新闻

0510-83591626
气体腐蚀试验详解 发布时间:2018-06-14   浏览量:2847次

1、什么是气体腐蚀试验?气体腐蚀试验种类有?气体腐蚀试验的意义?

腐蚀实验是指检测金属或其他材料因与环境发生相互作用而引起的化学或物理(或机械)-化学损伤过程的材料试验。腐蚀试验是掌握材料与环境所构成的腐蚀体系的特性,了解腐蚀机制,从而对腐蚀过程进行控制的重要手段。

可以模拟大气中存在的NO2SO2CO2H2SCl2等各种腐蚀性气体,可进行单一或多种混合气体腐蚀试验,根据气体成分的不同,气体腐蚀试验可分为Cl2气体腐蚀试验、SO2气体腐蚀试验、H2S气体腐蚀试验、CO2气体腐蚀试验、NO2气体腐蚀试验和混合气体腐蚀试验等。

气体腐蚀试验用于确定产品在大气环境下工作、储存的适应性,特别是接触件与连接件。影响腐蚀的主要因素有温湿度、大气腐蚀性成分等。试验的严苛程度取决于腐蚀性气体的种类和曝露持续时间。在一定的温度和相对的湿度的环境下对材料或产品进行加速腐蚀,重现材料或产品在一定时间范围内所遭受的破坏程度。此外,气体腐蚀试验可用于相似防护层的工艺质量比较,零部件、电子元件、金属材料、电工,电子等产品的防护层以及工业产品的在混合气体中的腐蚀能力。

2、气体腐蚀试验的相关测试标准有哪些?

GB/T 2423.51-2012环境试验 第2部分:试验方法 试验Ke:流动混合气体腐蚀试验

GB/T 9789-2008金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验

GB/T 2423.19-2013环境试验 第2部分:试验方法 试验Kc:接触点和连接件的二氧化硫试验

GB/T 2423.20-2014环境试验 第2部分:试验方法 试验Kd:接触点和连接件的硫化氢试验

GB/T 2423.33-2005电工电子产品环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验

GB/T 5170.11-2008 电工电子产品环境试验设备检验方法 腐蚀气体试验设备

ISO 3231-1993色漆和清漆 耐含二氧化硫潮湿空气的测定

ISO 6988-1997金属和其他无机涂层 通常凝露条件下的二氧化硫腐蚀试验

ISO 16750-4-2010 道路车辆-电气和电子装备的环境条件和试验 第4部分:气候环境

ASTM B845-97(2008 电触点的混流气体试验用标准导则

DIN 50018-2013在含二氧化硫气体的冷凝水中变换气候的试验

IEC 60512-11-7-2003电子设备用连接器 试验和测量方法 第11-7部分:气候试验 试验11g:流动混合气体腐蚀试验

IEC 60068-2-60-2015环境试验 第2-60部分:试验 试验Ke:流动混合气体腐蚀试验

3、气体腐蚀试验的测试要点总结

1GB/T 2423.51-2012环境试验 第2部分:试验方法 试验Ke:流动混合气体腐蚀试验

适用范围:用于确定工作和贮存的室内环境对电工电子产品元件、设备和材料,特别是接触点和连接件的腐蚀影响,它们可以分别为单个元件、组装为一个组件或装配成一个完整的设备进行考核。本部分提供的试验方法有助于在耐蚀性方面对材料、制造工艺和元件设计进行对比选择。

试验设备:气候系统、工作室、气体输送系统和气体浓度检测装置

试验气体:H2SNO2SO2Cl2

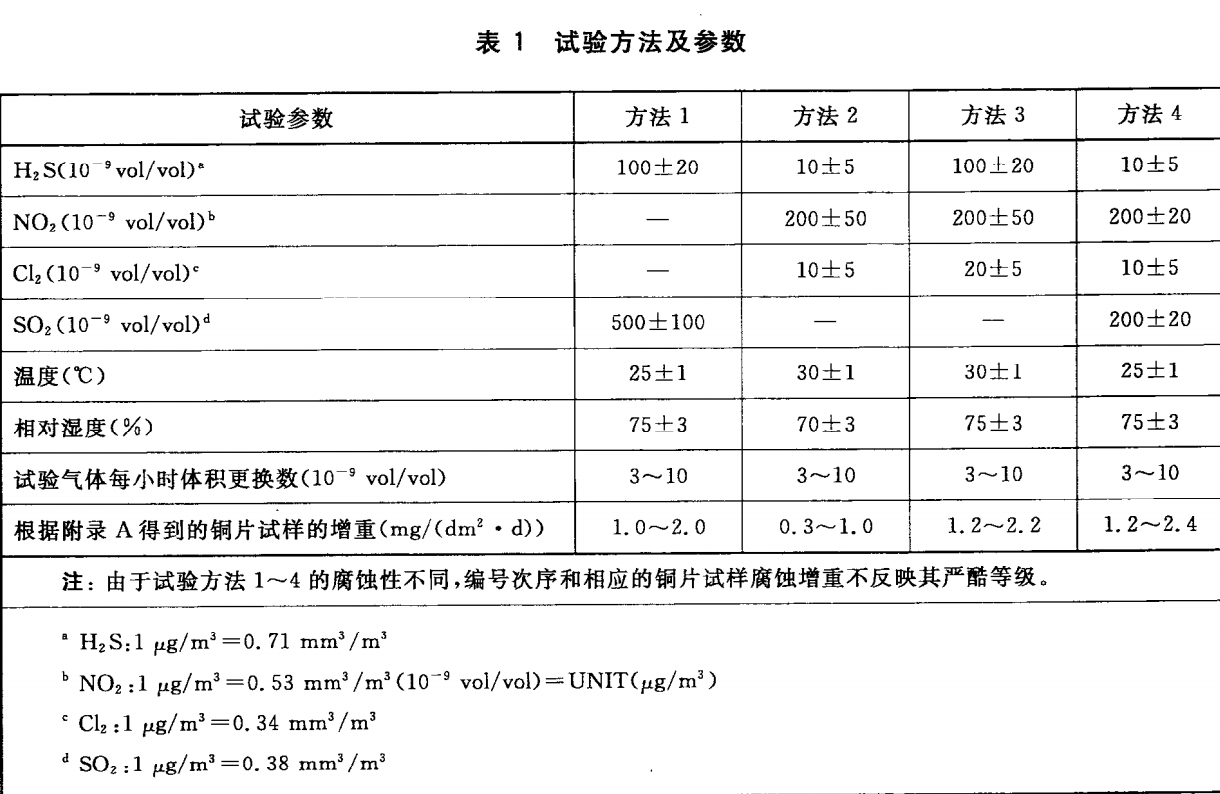

试验方法:方法1、方法2、方法3、方法4,其试验参数见下表1




试验时间:优先选用4d7d10d14d21d

试验样品:要进行评价的试验样品、腐蚀检测材料

试验结果评定:按相关标准进行最后检测、也可对样品进行外观检查

(1)GB/T 2423.20-2014环境试验 第2部分:试验方法 试验Kd:接触点和连接件的硫化氢试验

适用范围:本试验为评价用于接触点和连接件的银和银合金变色提供了一种加速试验方法,尤其适用于作对比试验。本试验的目的是确定含硫化氢的大气对所述材料(银或银合金,有其他保护层的银,用银或银合金覆盖的金属)制成的接触点和连接件的接触特性的影响;检查用上述材料做成的无焊料连接件的紧密性和有效性。在所有试验中,主要根据试验样品在含有硫化氢大气中暴露所引起的接触电阻的变化值进行性能评价。

试验气体:硫化氢体积分数10*10-6~15*10-6

试验温度:(25±2)℃

相对湿度:75%±5%

试验时间:4d10d21d

试验结果评定:测量接触电阻、外观检查

3GB/T 2423.19-2013环境试验 第2部分:试验方法 试验Kc:接触点和连接件的二氧化硫试验

标准适用范围:本试验为评价二氧化硫污染大气对接触点和连接件的腐蚀作用提供了一种加速试验方法;尤其适用于作对比试验;不能作为常规腐蚀试验。

本试验的目的是:确定含二氧化硫的气体对贵金属或贵金属镀层的接触点和连接件的接触性能的影响,不包括银和某些银合金组成的元件检验无焊料连接件的牢固性及有效性。在所有试验中,连接件暴露于二氧化硫试验气体中引起其接触电阻的变化可作为主要的性能判据。

试验设备:气候系统、试验箱体、气体传输系统以及测量气体浓度的装置

试验气体:试验箱内气体应满足以下条件:

1)二氧化硫体积比25*10-6±5*10-6。所有硫的氧化物均以SO2表示。除SO2以外,其他

少量硫的氧化物含量不应超过硫的氧化物总量的1%;

2)温度:25±2℃

3)相对湿度:(755)%

试验周期:4d10d21d

试验结果表示:测量接触电阻、检验和外观检查


联系我们 0510-83591626 18921519533

江苏省无锡市锡山区华夏中路3号文华国际

手机版

Copyright © 2017-2021 江苏隐石实验科技有限公司 All Rights Reserved   备案号:苏ICP备2021030923号-2   技术支持:无锡网站建设公司迅诚科技
