深度剖析高温高压腐蚀测试 发布时间:2018-06-06   浏览量:3365次

1、什么是高温高压腐蚀测试?高温高压腐蚀测试的目的是什么?高温高压腐蚀测试的应用范围有哪些?

高温高压腐蚀测试在高温高压环境中,与腐蚀和拉应力(残留的、外加的)有关的一种金属开裂试验。高温高压腐蚀测试的目的是检测在高温高压环境下,压力容器、法兰、阀门、焊缝、铸件、锻件等的腐蚀性能。高温高压腐蚀测试的应用范围有石油管道行业、锅炉厂、液化气罐厂等。

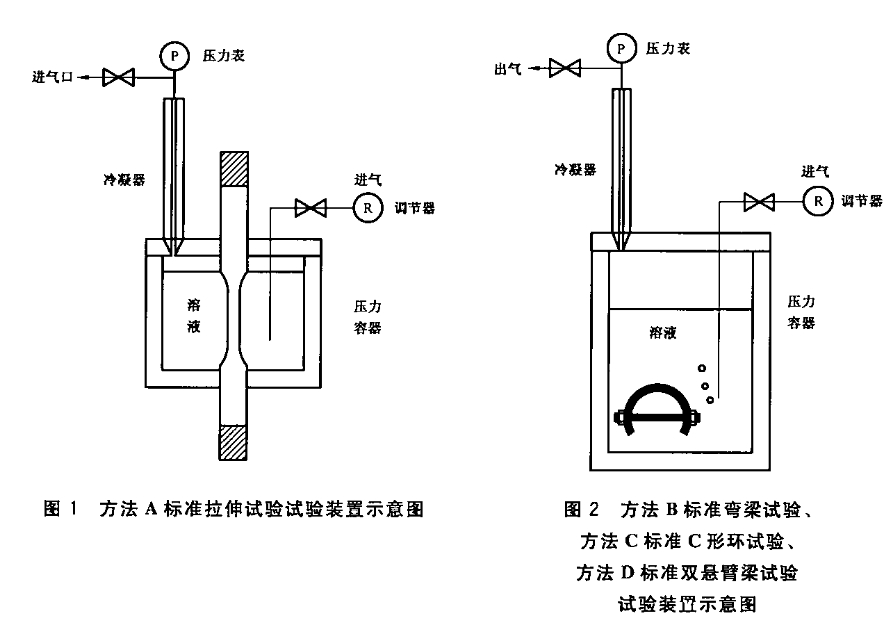

高温高压腐蚀试验装置示意图如下:


2、高温高压腐蚀测试的相关标准有哪些?

ASTM G111-1997(2013) 高温或高压环境中或高温高压环境中的腐蚀试验标准指导

NACE TM0177-2005 硫化氢环境中抗金属硫化物应力开裂和应力腐蚀开裂的实验室测试

ASTM G39-992005)曲梁应力腐蚀试样制备和使用的标准实施规程

ISO 7539-2011 金属和合金的腐蚀 应力腐蚀试验

GB/T4157-2006 金属在硫化氢环境中抗特殊形式环境开裂实验室试验

3、高温高压腐蚀测试标准的要点有哪些?

1ASTM G111-1997(2013) 高温或高压环境中或高温高压环境中的腐蚀试验标准指导

2NACE TM0177-2005 硫化氢环境中抗金属硫化物应力开裂和应力腐蚀开裂的实验室测试

加力方式:A法 单轴拉伸;B法 弯梁法;CC型环法;D法 双悬臂梁法;四点弯曲法试样要求:A法分为直径6.35mm,试样长度≥100mm,工作段应长25.4mm,每组3个试样;当直径为3.81mm,试样长度≥100mm,工作段25.4mm,每组3个试样。

B法:三点弯曲 67.3mm*4.57mm*1.52mm

C法:外径≥15.9mm,每组3个样

D法:110mm*30mm*10mm;每组3个样品

四点弯曲法:长110mm-130mm,宽15mm-50mm,厚度客供,每组3个样

试验溶液:溶液A 5wt%NaCl+0.5wt%CH3COOH;

溶液B: 5%wtNaCl+2.5wt%CH3COOH+0.41wt%CH3COONa

溶液C: 0.4g/LCH3COONa+NaCI (服役环境)

溶液D: 5wt%NaCl+0.4wt%CH3COONa

试验温度压力:24℃±3℃(方法D: 24℃±1.7℃),常压或高温高压

试验周期:方法ABC时间为720h;方法D由客户决定

试验结果表示:A法和C法是观察是否有裂纹、断裂;方法B:临界应力Sc;方法D;临界应力强度因子

(3)GB/T4157-2006 金属在硫化氢环境中抗特殊形式环境开裂实验室试验的比较

加力方式:A法 拉伸试验;B法 弯梁法;CC形环法;D法 双悬臂梁法

试样要求:A法分为直径(6.35±0.13mm,试样长度≥100mm,工作段应长25.4mm,每组3个试样;当直径为(3.81±0.05mm,试样长度≥100mm,工作段25.4mm,每组3个试样。

B法:两点弯曲宽15-25mm,长110mm-255mm,大加载应力(200MPa以上)试样,厚度要求0.8-1.8mm,每组3个样

C法:外径≥15mm,每组3个样

D法:常规样品110mm*30mm*10mm;薄样品T4.76mm;每组3个样品每组3个样品

试验溶液:溶液A 5wt%NaCl+0.5wt%CH3COOH;

溶液B5%wtNaCl+0.23wt%CH3COOH+0.4wt%CH3COONa

温度压力:24℃±3℃,常压或高温高压

试验周期:720h

试验结果评定:试验断裂或完成720h后,在放大10倍下目测观察工作段裂纹

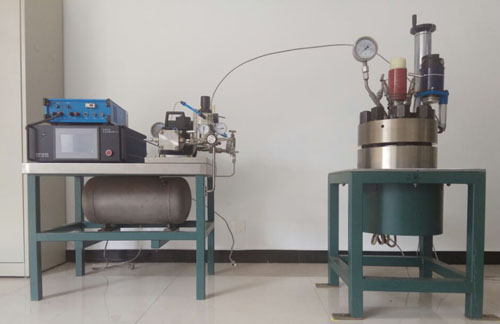

试验装置如下图:
