冲击试验是研究材料对于动荷抗力的一种试验,和静载荷作用不同,由于加载速度快,使材料内的应力骤然提高,变形速度影响了材料的机构性质,所以材料对动载荷作用表现出另一种反应。往往在静载荷下具有很好的塑性性能。在冲击载荷下会呈现出脆性的性质。
金属材料冲击试验,还可以揭示静载荷时,不易发现的某结构特点和工作条件对机械性能的影响(如应力集中,材料内部缺陷,化学成分和加荷时温度,受力状态以及热处理情况)因此冲击试验在工艺分析比较和科学研究中都具有一定的意义。
冲击试验步骤
1.测量试样缺口处的横截面尺寸,其偏差应在规定的范围内。
2.根据所测试的材料,估计试样冲击吸收功的大小,从而选择合适的冲击摆锤和相应的测试度盘,使试样折断的冲击吸收功在所用摆锤最大能量的10%~90%范围内。
3.进行空打实验。其方法是使被动指针紧靠主动指针并对准最大打击能量处,然后扬起摆锤空打,检查此时的被动指针是否指零,其偏离不应超过度盘最小分度值的1/4。否则需进行零点调整。
4.正确安装试样:将摆锤稍离支座,试样紧贴支座安放,使试样缺口的背面朝向摆锤打击方向,试样缺口对称面应位于两支座间的对称面上,其偏差不应大于±0.2mm,
5.试验温度一般应控制在10-35℃;对试验温度要求严格时为23±5℃。
6.进行试验。将摆锤举起到高度为H处并锁住,然后释放摆锤,冲断试样后,待摆锤扬起到最大高度,再回落时,立即刹车,使摆锤停住。

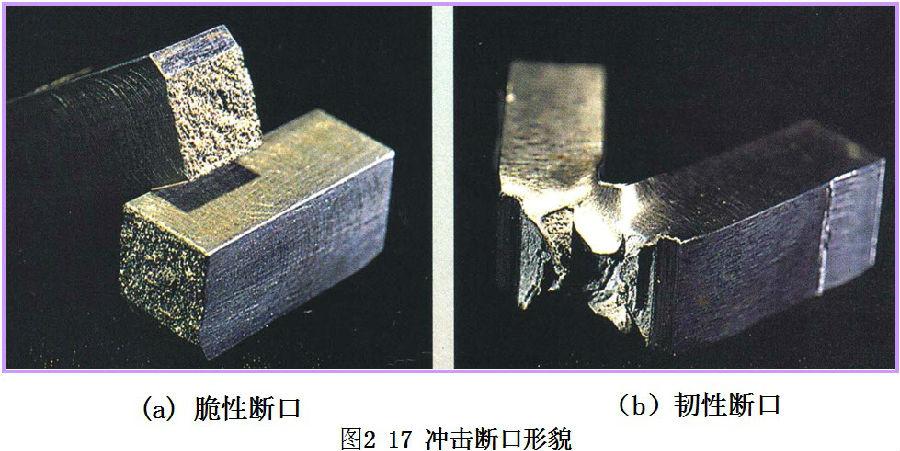

7.记录表盘上所指示的冲击吸收功AKU,取回试样,观察试样断口的形貌特征。
申请单有试验标准;冲击温度或产品标准,牌号;检测项目(如未写,默认只做吸收能量);
判定要有产品标准,试样材质或牌号,热处理状态或加工状态,原材料的厚度。

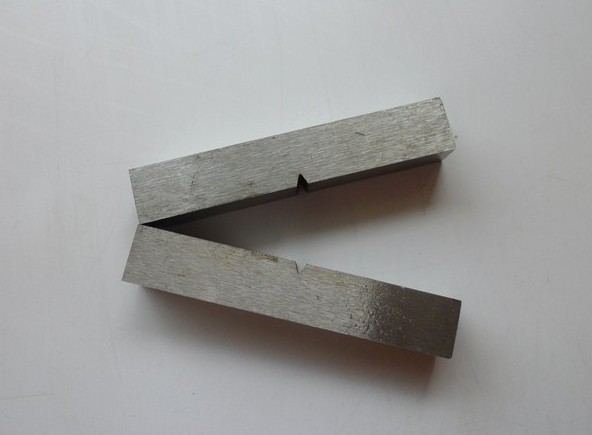

冲击试样要求:
制样尺寸要求如下:
长度:55±0.10mm
高度10±0.075mm
宽度10±0.10mm
试样纵向面间的夹角(四个55*10mm的面)90°±2°
试样两个端面-试样纵向面角度90°±2°。
试样表面粗糙度不高于1.6微米。
端面不允许用磨抛机打磨,端面必须要平整。
试验方法 | 试验项目 | 试验标准 | 备注 | |
冲击试验 | GB/T229-2007 | 金属材料 夏比摆锤冲击试验方法 | 样品尺寸不小于55*10*10mm | |
ASTM E23-12c | ASTM E23-12C Standard Test Methods for Notched Bar Impact Testing of Metallic Materials1 金属材料缺口试样标准冲击试验方法 | |||
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 钢制品力学性能试验的标准试验方法和定义 | |||
EN ISO148-1: 2010 | Metallic Materials - Charpy Pendulum Impact Test - Part 1: Test Method 金属材料 - 夏比摆锤冲击试验 - 第1部分:试验方法 | |||
JIS Z 2242-2005 | 金属材料冲击试验方法 | |||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金属材料-夏比摆锤冲击试验-第1部分:试验方法 | |||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金属材料冲击试验方法 第二部分:夏比V 型缺口 | |||
ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金属材料缺口试样标准冲击试验方法 | 样品尺寸不小于55*10*10mm | ||
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 钢制品力学性能试验的标准试验方法和定义 | |||
GB/T 229-2007 | 金属材料 夏比摆锤冲击试验方法 | |||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金属材料-夏比摆锤冲击试验-第1部分:试验方法 | |||
JIS Z 2242-2005 | 金属材料冲击试验方法 | |||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金属材料冲击试验方法 第二部分:夏比V 型缺口 | |||
冲击脆性转变温度 | JIS Z2242:2005 | 金属材料冲击试验方法 | 冲击能量:150J、300J | |
冲击能量转变温度 | 金属材料冲击试验方法 | |||
冲击 NIST 证书 | ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金属材料缺口试样标准冲击试验方法 |
