TOFD衍射时差法超声检测基本原理

TOFD(Time-of-flight-diffraction technique)检测技术是一种利用缺陷端部的衍射波传播时间差来进行缺陷检测与定量的方法。

  TOFD检测技术不同于以往的脉冲反射法和声波穿透法等技术,它利用的是在固体中声速最快的纵波在缺陷端部产生的衍射来进行检测。

  当超声波在存在缺陷的线性不连续(如遇到诸如裂纹等缺陷)处出现传播障碍时,将在缺陷尖端发生叠加到正常反射波上的衍射波,衍射能量在很大的角度范围内放射出并且假定此能量起源于裂纹末端。计算机软件处理系统将会计算评估这些衍射信号,对应射频信号的相位变换,生成有黑白梯度的D 扫描或B 扫描图像(收集数据方式),并且依据探测到的衍射信号,可以判定缺陷的大小和深度。


TOFD技术的特点

1) TOFD技术的可靠性好。由于其主要是利用衍射波进行检测,而衍射信号不受声束影响,任何方向的缺陷都能有效的发现,使该技术具有很高的缺陷检出率。国外研究机构的缺陷检出率的试验得出的评价是:手工UT, 50-70%; TOM 70-9046;机械扫查UT+TOFD,80-95%.由此可见,TOM检测技术比常规手工UT的检测可我性要高得多.

2)TOFD技术的定量精度高.采用衍射时差技术对缺陷定量,精度远远高于常规手工超声波检测。一般认为,对线性缺陷或面积型缺陷,TOFD定呈误差小于Imm对裂纹和未熔合缺陷高度测最误差通常只有零点几毫米.

3) TOFD检测简单快捷,最常用的非平行扫查只需一人即可以操作,探头只需沿焊缝两侧移动即可,不需做锯齿扫查,检测效率高,操作成本低。

4) TOFD检测系统配有自动或半自动扫查装置,能够确定缺陷与探头的相对位置,信号通过处理可以转换为TOFD图像.图像的信息最显示比A扫描显示大得多,在A型显示中,屏幕只能显示一条A扫信号,而TOFD图像显示的是一条焊缝检测的大是A扫信号的集合.与A型信号的波形显示相比,包含丰富信息TOFD图像更有利于缺陷的识别和分析。


TOFD检测标准

NB/T 47013.10-2015 承压设备无损检测 第10部分:衍射时差法超声检测

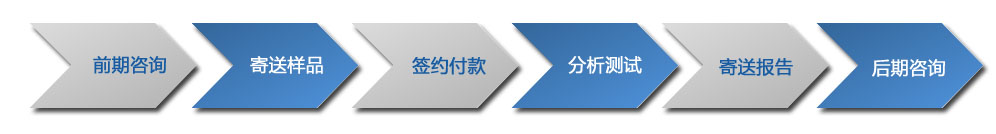

检测服务流程
