0510-83591626
0510-83591626
步冷试验就是分步冷却，温度每降一级，保温更长时间，使钢产生最大的回火脆性，之后进行一系列的冲击试验，绘制出步冷试验前 、后回火脆化程度的曲线以确定延脆性的转变温度。
步冷试验能使一些未脆化的材料在短时间内 达到一定的脆化程度,因而在工程上和科学研究上得到广泛的应用.
一般钢材随着温度的降低，冲击韧性（冲击功）降低，当降至某一温度时，冲击韧性（冲击功）急剧下降，钢材由韧性断裂变为脆性断裂，这种转变称为冷脆转变，转变的温度就称为冷脆温度，也即是脆性转变温度。 影响脆性转变温度的因素很多，有材料本身的因素，如晶体结构及强度等级、合金元素及夹杂物、晶粒大小等，有外部因素，如形变速度、应力状态、试样尺寸等。
回火脆化：一些钢材随着回火温度的升高，冲击
韧性反而下降的现象。
回火脆性分为低温回火脆性、高温回火脆性
低温回火脆性：( 250—400℃)不可逆回火
高温回火脆性：
1、500～650℃温度范围回火。
2、650℃回火后以缓慢冷却速度经过350—600℃
3、650℃以上回火后在350—600℃温度范围长期加热或者服役。

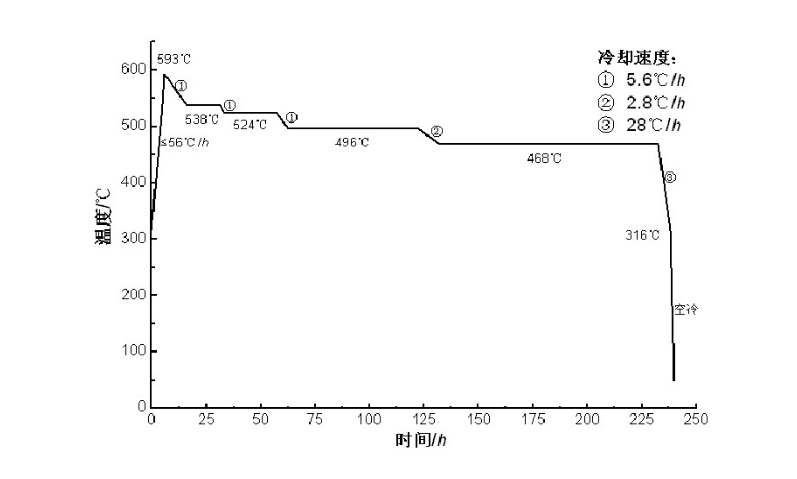

评定钢材的回火脆性首先要对钢材进行脆化处理，通常对Cr-Mo钢来说采用分步冷却脆化处理(S．C)，简称步冷。
1、化学成分(P.Sn、Si、M n、Cr、Mo
2、热处理工艺(正火、回火、PWHT)
3、金相组织
试验项目 | 试验标准 | 备注 | |
常温冲击 | GB/T229-2007 | 金属材料 夏比摆锤冲击试验方法 | 样品尺寸不小于55*10*10mm |
ASTM E23-12c | ASTM E23-12C Standard Test Methods for Notched Bar Impact Testing of Metallic Materials1 金属材料缺口试样标准冲击试验方法 | ||
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 钢制品力学性能试验的标准试验方法和定义 | ||
EN ISO148-1: 2010 | Metallic Materials - Charpy Pendulum Impact Test - Part 1: Test Method 金属材料 - 夏比摆锤冲击试验 - 第1部分：试验方法 | ||
JIS Z 2242-2005 | 金属材料冲击试验方法 | ||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金属材料－夏比摆锤冲击试验－第1部分：试验方法 | ||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金属材料冲击试验方法 第二部分:夏比V 型缺口 | ||
低温冲击 | ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金属材料缺口试样标准冲击试验方法 | 样品尺寸不小于55*10*10mm |
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 钢制品力学性能试验的标准试验方法和定义 | ||
GB/T 229-2007 | 金属材料 夏比摆锤冲击试验方法 | ||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金属材料－夏比摆锤冲击试验－第1部分：试验方法 | ||
JIS Z 2242-2005 | 金属材料冲击试验方法 | ||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金属材料冲击试验方法 第二部分:夏比V 型缺口 | ||
冲击脆性转变温度 | JIS Z2242:2005 | 金属材料冲击试验方法 | 冲击能量：150J、300J 摆锤预扬角：150° 摆轴中心至冲击点距离：750mm 冲击速度：5.2m/s 试样支座跨距：40mm |
冲击能量转变温度 | 金属材料冲击试验方法 | ||
冲击 NIST 证书 | ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金属材料缺口试样标准冲击试验方法 | |
- 检测项目 金属材料检测 机械设备检测 常压储罐检测 无损探伤 非金属检测 水质检测 失效分析 油品检测
- 技术服务 水处理技术服务 机械设计技术咨询 机电产品检验 安全检验及评估
- 客户服务 测试流程 检测申请 测试委托书下载
- 新闻动态 公司新闻 行业新闻
江苏省无锡市锡山区华夏中路3号文华国际
手机版
