0510-83591626
0510-83591626
不锈钢耐腐蚀是由于在不锈钢表面生成了一层极薄的、粘着性好的、半透明的氧化铬薄膜。这层膜一旦遭到破坏，钢中的铬与大气中的氧发生化学反应就能迅速地恢复这层薄膜，同时，机械损伤也能很快再生成一层保护薄膜。但是，如果受到离子的化学侵蚀，比如氯离子，可能难于抵抗侵蚀，这就可能因氧气毫无阻挡地进入，而使腐蚀加剧。
不锈钢三氯化铁点蚀是不锈钢明显腐蚀的通常形式。一般以针状腐蚀开始，由于腐蚀的产生，受腐蚀部位变黑色或变成深褐色。大多数严重腐蚀环境中，点蚀的数量和深度增加，使表面呈现受腐蚀的外观。在弱腐蚀条件下，点蚀本身不可能从表面上明显减少，但是在表面上可能出现腐蚀产生一层薄膜，当锈斑渗出就可能使周围失去光泽。
方法A:用符合HG/T. 3474规定的分析纯三氯化铁(FeC13.6H2O)100g溶于900mL蒸馏水或去离子水中，配制成6%FeC13溶液。试验温度为22℃士1℃或50℃ 士1℃，连续试验72 h。
方法B：把符合GB/T 622规定的优级纯盐酸和蒸馏水或去离子水配置成0.05 mol/L(即稀释约245倍)的盐酸溶液，把符合HG/T 3474规定的分析纯三氯化铁 (FeCla．6H2O)100g溶于900mL0.05 mol/L盐酸溶液中，配制成0.16%HCI十6%FeCl3溶液。试验温度为35℃士1℃或50℃±1℃，连续试验24 h。
可根据不锈钢的种类，预期的服役环境等，由供需双方协议确定试验温度和时间。
1.1根据供需双方协议，选择合适的试验方法。
1.2将配制好的三氯化铁溶液倒入试验容器中，每平方厘米试样表面积所需的试验溶液量应在20mL
以上。将试验容器放入恒温槽中，加热到规定温度。
1.3试验溶液达到规定温度后，把试样放到溶液中的支架上，浸泡相应的试验时间。试验过程中，在试
样容器上盖上表面皿等以防止溶液蒸发。
1.4在一个试验容器中，原则上试验一个试样。对同一钢种，同一热处理制度的试样，如能满足其他试
验条件，允许在同一容器中放2片或更多的试样，但试样不能互相接触。
1.5每次试验结束后，取出试样按GB/T 16545中规定的方法，清除腐蚀产物，洗净、干燥后称重。
1.6每次试验要用新的试验溶液。

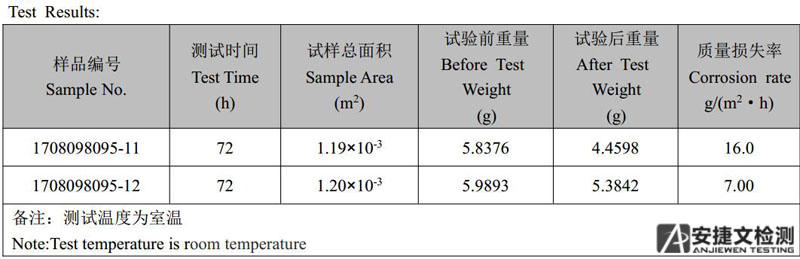

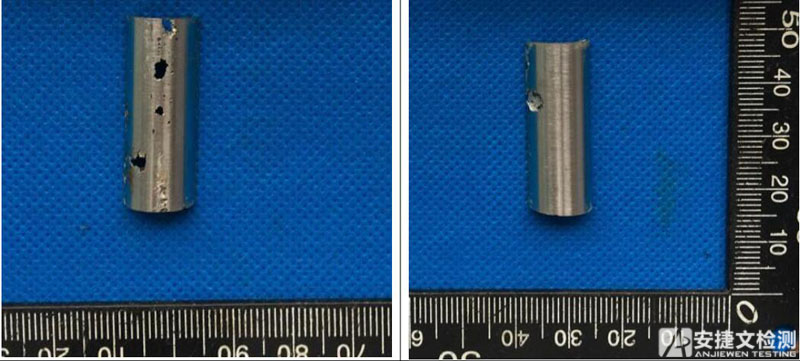

检测项目 | 检测标准 | 检测周期 | 送样要求 |
点腐蚀 | ASTM G48 method A | 8个工作日 | 1.≥25*50*(2~6)mm； 2.推荐72h，可协商 |
GB/T 17897-2016 | 6个工作日 | 1. 表面积≥10cm2 2. 建议(30~40)*20*(1.5~5)mm 3.推荐24h，可协商 | |
JIS G0578:2000 | |||
点蚀评价 | GB/T 18590-2001 |
- 检测项目 金属材料检测 机械设备检测 常压储罐检测 无损探伤 非金属检测 水质检测 失效分析 油品检测
- 技术服务 水处理技术服务 机械设计技术咨询 机电产品检验 安全检验及评估
- 客户服务 测试流程 检测申请 测试委托书下载
- 新闻动态 公司新闻 行业新闻
江苏省无锡市锡山区华夏中路3号文华国际
手机版
