焊接为什么要开坡口你知道吗? 发布时间:2022-11-02   浏览量:2186次

什么是焊接接头?

利用焊接方法连接而成的接头称为焊接接头,焊接接头在焊接件中起着连接和传递载荷的作用。

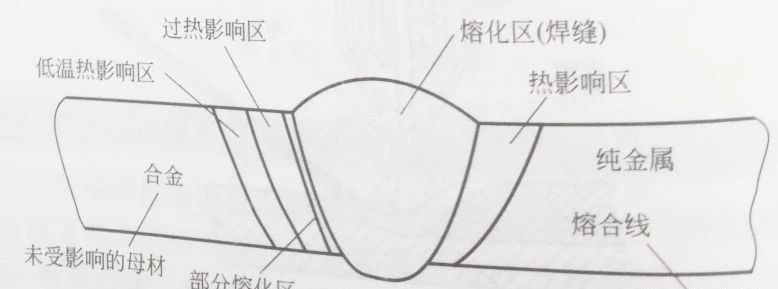

它由焊缝、热影响区及附近的母材组成,见图。


焊缝又叫熔化区,由熔化的母材金属和焊丝金属混合而成。

焊缝和热影响区之间的过渡区域称为熔合区,该区域为半熔化区。热影响区是受到电弧热量影响但没有发生熔化的区域,它分为两个部分: 过热热影响区和低温热影响区。

过热热影响区通常会出现严重的晶粒长大,又称粗晶热影响区。

焊接接头有哪几种形式?

焊接接头有10种类型,分别是对接接头、搭接接头、角接接头、T形接头、端接接头、十字接头、套管接头、斜对接接头、卷边接头和锁底接头,其示意图如图所示。


什么是坡口?开坡口的目的是什么?

焊接前,将工件的待焊端部加工成一定形状,组对后形成的沟槽称为坡口。

开坡口的主要目的是为了实现完全熔透。此外还可调整焊缝成分及性能、改善结晶条件,提高接头性能。

表征坡口几何形状及尺寸的参数有哪些?

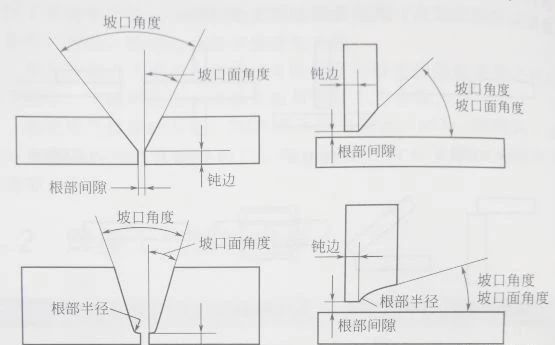

表征坡口几何形状及尺寸参数有根部间隙、钝边、坡口角度、坡口面角度、U形根部半径等,如图所示。

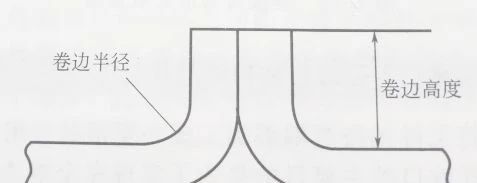

对于卷边坡口,表征坡口几何形状及尺寸的参数还有卷边高度和卷边半径,如图所示


对接接头常用坡口形式有哪些?

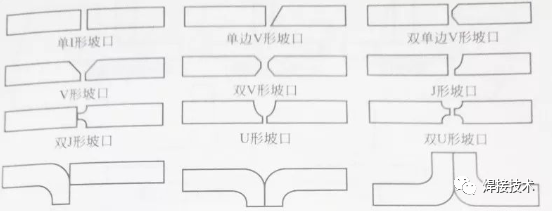

对接接头的坡口形式有单I形、单边V形、双单边V形(也称K形)、V形、双V形(也称X形)、J形、双」形、U形、双U型、喇叭单边V型、喇叭V型、卷边对接等,见图:


角接接头常用坡口形式有哪些?

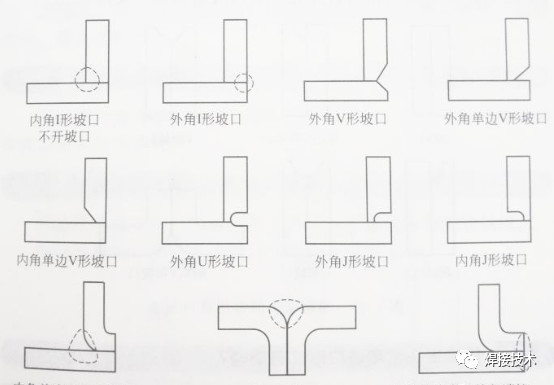

角接接头的常用坡口形式有I形坡口、外角V形坡口、外角单边V形坡口、内角单边V形坡口、外角U形坡口、外角J形坡口、内角J形坡口、内角单边喇叭V形坡口、喇叭V形坡口、内角单边喇叭外角端接等几种形式,见图:


T形型接头常用坡口形式有哪些?

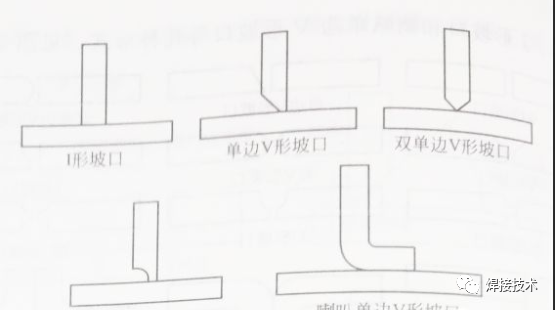

T形接头常见的坡口有I形坡口、单边V形坡口、双单边V形坡口、J形坡口和喇叭单边V形坡口等几种形式,见图:


端接接头常用坡口形式有哪些?

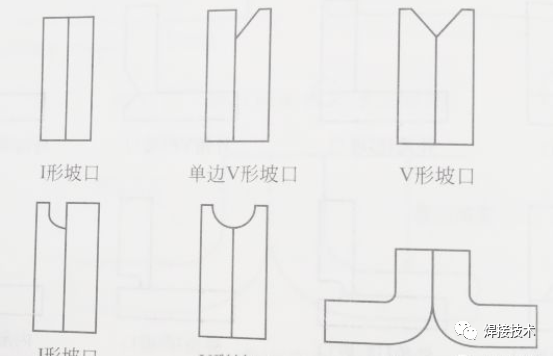

端接接头常见的坡口有I型坡口、单边V形坡口、V形坡口、J形坡口、U形坡口和喇叭V形坡口等几种形式,见图:


搭接接头常用坡口形式有哪些?

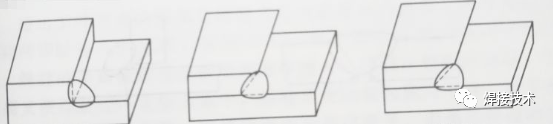

搭接接头常见的坡口有I形坡口、单边V形坡口、J形坡口等几种形式,见图:
