0510-83591626

您所在的位置: 首页 > 新闻动态 > 行业新闻

0510-83591626
双相不锈钢铁素体含量检测_『隐石检测』 发布时间:2022-05-07   浏览量:342次

双相不锈钢铁素体含量检测

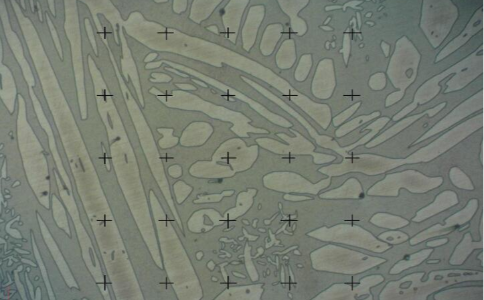

铁素体含量检测方法: 对于工艺评定试样可以按照ASTM E562进行测量,金相截面应被打磨和抛光侵蚀显露出两相的奥氏体/铁素体组织,采用数点的方式,在母材,焊缝,热影响区进行分布检查,在足够放大倍数的显微镜下拍照,视野可以容纳来清楚地辨别成分相,对于母材板和焊缝金属,放大倍数大约是400倍,热影响区大约是700倍到1000倍。照片应被覆盖至少100点和铁素体比例应该被从落在铁素体相的计算和总点数来计算。自动计数金相的设备也可以使用。

铁素体含量检测应通过在一个金相截面采用数点的方式测量。测量位置:对于母材,应测量焊缝两侧中间厚度方向;对于热影响区应测量根部焊道的区域;对于焊缝,应按根部焊道,中间焊道,盖面焊道三条线;

双相不锈钢铁素体含量通常的要求是:母材:30~65%;热影响区40%~65%;焊缝金属:25%~60%,在少数工况下,可以放宽到70%


联系我们 0510-83591626 18921519533

江苏省无锡市锡山区华夏中路3号文华国际

手机版

Copyright © 2017-2021 江苏隐石实验科技有限公司 All Rights Reserved   备案号:苏ICP备2021030923号-2   技术支持:无锡网站建设公司迅诚科技
