金相组织-马氏体不锈钢组织-隐石检测

0510-83591626

您所在的位置： 首页 > 新闻动态 > 行业新闻

新闻动态 公司新闻 > 行业新闻 >

0510-83591626

金相组织-马氏体不锈钢组织-隐石检测 发布时间：2022-04-12 浏览量：1126次

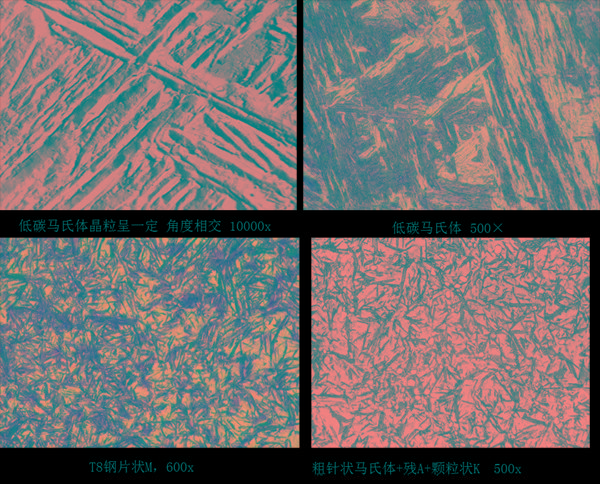

马氏体不锈钢组织

马氏体不锈钢是以Fe-Cr-C三元合金为基础的一类不锈钢，通常焊接条件下较快的冷却速度促使其焊缝主要以马氏体组织存在。

马氏体不锈钢的熔池凝固成8铁素体，在某些情况下，焊缝凝固终了时会形成奥氏体或奥氏体+铁素体的混合物。

焊缝金属继续冷却时6铁素体转变为奥氏体，而在低于大约1100℃时形成完全的奥氏体组织；进一步冷却时奥氏体将转变为马氏体。

这种组织转变过程为：L→L+Fp→Fp+A→A→马氏体（M)。

如果一些铁素体是在凝固终了时形成的，则可能充分富集铁素体形成元素（含Cr、Mo等元素），在凝固温度以下冷却时不转变为奥氏体，而是残留在焊缝晶界或亚晶界，最终焊缝金属组织将会含有马氏体和共晶铁素体的混合组织。这种组织转变过程为：

L→L+Fp+KA+F.)→Fp+A+F.→A+F.→M+F。。此外，某些初始铁素体也有可能在高温时不完全转变成奥氏体，而在冷却时残留在组织中直至室温，形成马氏体+先共析铁素体两相组织，其组织转变过程为：

L→L+Fp→Fp→A+Fp→N+Fp。


上一篇：碳钢金相显微组织-隐石检测专业第三方检测机构

下一篇：拉伸试验|常温拉伸试验|隐石检测-专业第三方检测机构

相关项目

显微组织分析

脱碳层深度检测

现场金相检测

锻造流线分析

宏观金相分析

联系我们 0510-83591626 18921519533

江苏省无锡市锡山区华夏中路3号文华国际

手机版

友情链接：金属腐蚀检测名站在线 SSC抗硫化物应力腐蚀试验 HIC抗氢致开裂试验 SOHIC试验模拟工况腐蚀试验高温高压腐蚀试验沸腾氯化镁应力腐蚀试验不锈钢晶间腐蚀检测盐雾试验金属腐蚀速率检测金属成分分析金属力学检测阀门检测金属金相分析重庆送子鸟医院净气型通风柜 di-soric 铸钢件铸造厂家挤塑板设备气体检测仪第三方检测机构 pvc管厂家密集架摆动油缸 PE管铝粉北京网站优化钢丝复合管安徽招标起名网消毒液备案检测可靠性测试消字号代工厂负氧离子空气净化器机械网电容公司食堂承包汽车教学设备高柔性拖链电缆第三方检测机构桥梁支座
